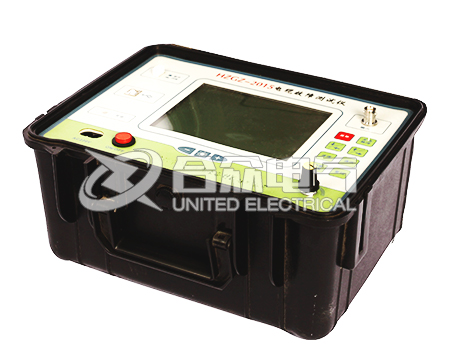

現今社會通信的發達，電力輸出的穩定和迅速，信號傳輸?shù)目旖荼憷?。都脫離不了電纜線的規范安排使用，但因為不影響大環境的運行和美觀，多數的電纜線埋在地下亦或者架空在空中。這樣因為自身或者外來的影響，造成電纜線的損壞也時有常見，當故障持續時間越長，所造成的損失就越大，為此在檢測其故障位置時，給維修造成了很大的影響。電纜故障測試儀的出現解決了這類問題上的時間和人力消耗過度的局面。而測試儀的基本原理本章由小編為之解說。

由電纜線故障的探測原理，當電纜故障測試儀處于閃絡觸發方式時候，電纜線故障點瞬間擊穿放電所形成的閃絡回?fù)苁请S機的單次瞬態波形，因此，電纜故障測試儀具備存儲示波器的功能，可捕捉和顯示單次瞬態波形，以確保故障點的具體位置所在。

電纜故障測試儀采用數字儲存技術，利用高速A/D轉換器進行采樣，將輸出的瞬態波形模擬信號實時的轉換為數字形式的信號，存儲在高速存儲器中，再經過CPU的微處理器處理數字信號好，傳送至LCD顯示控制電路中，變成時序點陣形式的信息，最后在LCD屏幕顯示器上顯示當前采樣的波形參數進行比較測試。

當電纜故障測試儀處于脈沖觸發方式時候，儀器按照一定的周期發射出探測脈沖加入至被檢測的電纜線和輸入電路中，同時啟動A/D轉換器同步工作使用，其采樣、儲存、處理和顯示與上述過程相同的操作流程。最后在LCD顯示屏上應有反射回波的顯示。

電纜故障測試儀在時至今日，在電力、通信等設備中起到快速傳輸信號作用的電纜線，檢測故障具體位置所在，以便于在最短的時間里修補故障，從而將因此而造成的損失降到最低。上述即為電纜故障測試儀的詳細工作原理，結合現實的使用能讓儀器更得心應手。
