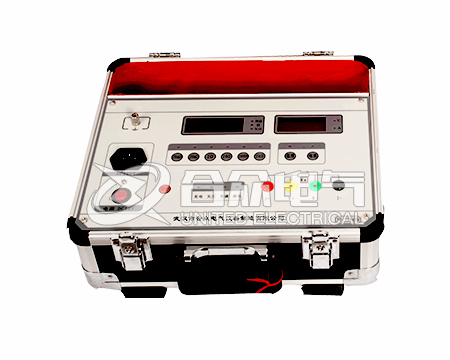

直流電阻測試儀測試線的聯接方法

1.直流電阻測試儀連接

將直流電阻測試儀的I＋、V＋、V－、I－端子與被試品按圖1的方法聯接好。這種聯接法，可消除接觸電阻以及聯線電阻對測量的影響。

在使用中，如果直流電阻測試儀隨帶的測試線長度不夠，可使用直徑相當?shù)膶?dǎo)線將測試線加長。

2.直流電阻測試儀測量

按圖二接好測試線后，閉合電源開關，電源指示燈亮，按下“啟?！辨I，此時表頭顯示“E0000”。根據被測值的大小選定電阻檔位量程，按下該檔開關，此時該檔指示燈亮，四位半LCD顯示的穩定值即為被測的電阻值，讀值時請注意所選量程上的單位（mΩ/Ω/kΩ）。在測量大電感試品如電力變壓器時，在測試回路以外的其它不需測量的線圈 將其短路，以免電磁干擾。

3.直流電阻測試儀放電

測試完畢后可直接關斷總電源。如果在感性試品，關斷電源后不應馬上拆線操作，應讓儀器有續放電過程。一般放電至少20秒，否則電感的反電動勢危害人身安全。
