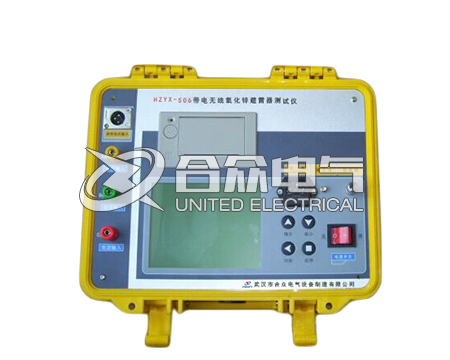

DHYB-H氧化鋅避雷器特性測試儀測試功能和條件適用于氧化鋅[MOA] 泄漏電流的測量分析，符合中華人民共和國電力行業標準《DL474.5—92現場絕緣試驗實施導則—避雷器試驗》的要術，氧化鋅避雷器特性測試儀主要是用于測量阻性電流，從而分析氧化鋅老化和受潮的程度，既可以現場帶電測試也可用于實驗室做出廠和驗收試驗。

氧化鋅避雷器特性測試儀測試內部采用雙重保護隔離技術，即:互感器將儀器與現場PT徹底隔離，防止因錯誤操作，導致PT損壞，帶有RS-232通信接口，可將數據上傳至計算機處理，是檢驗氧化鋅受潮的 工具。

氧化鋅避雷器特性測試儀試驗接線方法：

1. 實驗室接線圖

圖2

本方法需配可調交流高壓電源，電壓信號輸入接到試驗變壓器的測量儀表端，氧化鋅避雷器一端接高壓，另一端經一保護器接地，與DHYB-H氧化鋅避雷器特性測試儀的地和高壓電源地在聯接在一起。交流電流信號輸入端接到避雷器的下端和地。

升壓值 ≤ 10KV/1.5 ≥ 35KV/

2．在線接線圖（帶電測試）

在線測量時電壓信號輸入端接到與被測避雷器位于同相PT的二次測，電流信號輸入端接到避雷器的計數器兩端，DHYB-H氧化鋅避雷器特性測試儀的接地端接至計數器的下端并與地相聯。

根據現場的要求，參照上述接線方式正確連線
