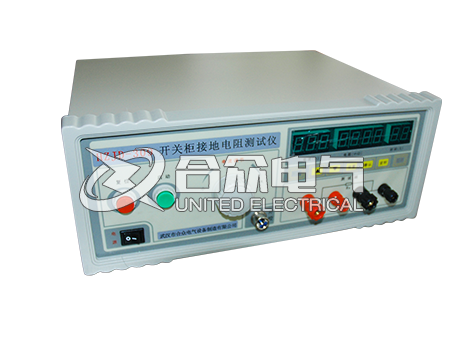

1、電源開關：電源開關撥到“|”儀器電源接通（開） ；撥到“O”儀器電源關閉（關） 。

2、啟動鍵：在復位狀態下按下此鍵可開始測試。

3、復位鍵：在測試過程中，作為中斷測試的開關，并進入下一個待測狀態。

4、電流輸出調節旋鈕：在測試過程中順時針調節此旋鈕，輸出電流增大；逆時針調節此旋鈕輸出電流減小，在開機時請確認此旋鈕處于 0 位。

5、線控插座：此插座可配合線控測試棒使用。

6、測試燈：當啟動鍵按下時，此燈亮。



7、向上鍵：按動此鍵設置數值加 1。

8、向下鍵：按動此鍵設置數值減 1。

9、設置鍵：按動此鍵設置電阻值或時間值。

10、確定鍵：按動此鍵保存設置值。

11、定時鍵：按動此鍵選擇“手動”或“定時”測試。

12、超限燈：當測試電流超過 40A 時或測試電阻超過設置值時；此燈亮起。

13、電流輸出端(高端）：此端為電流輸出端，需將測試線紅色粗線接于此端。

14、電流輸出端(低端）：此端為電流輸出端，需將測試線黑色粗線接于此端。

15、電壓輸出端(高端）：此端為電壓輸出端，需將測試線紅色細線接于此端。

16、電壓輸出端(低端）：此端為電壓輸出端，需將測試線黑色細線接于此端。

17、電流顯示窗口 ：顯示輸出電流值的大小。

18、電阻顯示窗口 ：顯示被測電阻值的大小。

19、時間顯示窗口：時間顯示范圍 1s~99s；當“定時選擇鍵”在定時狀態下，時間顯示值為減計數。手動狀態下顯示值為 000。
