很多人都知道局部放電檢測儀是用來測局部放電的，但是局部放電檢測儀具體的系統工作原理是什么，下面和武漢市合眾電氣一起來看看。

  我司局部放電檢測儀的局部放電測試原理是高頻脈沖電流測量法（即ERA法）。

  試品在試驗電壓下產生局部放電時，放電脈沖信號經耦合電容Ck送入輸入單元，由輸入單元拾取得脈沖信號，經低噪聲前置放大器放大、濾波放大器選擇所需頻帶及主放大器放大（達到所需幅值）后，送至采集卡由微處理器采集并顯示。

  試驗電壓分壓后輸出至數字電壓表顯示。

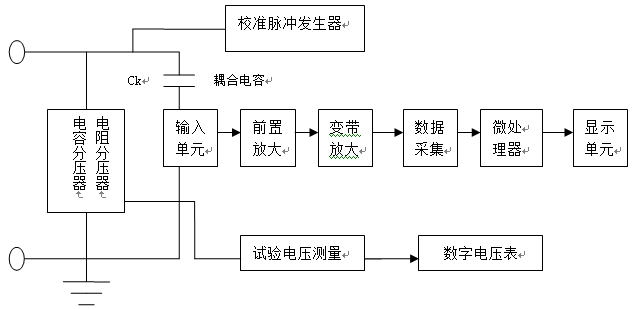

  整個系統的工作原理可參看方框圖（圖1）
  這下你應該知道局部放電檢測儀的工作原理是高頻脈沖電流測量法，電氣設備產生局部放電時，會產生電磁波，電磁波在向外傳播時會生成一個暫態的對地電壓信號。這個信號的大小與局部放電的激烈程度及放電點的遠近有直接關系?？梢岳脤ｉT的探測器進行檢測，這種探測器就是局部放電檢測儀。
