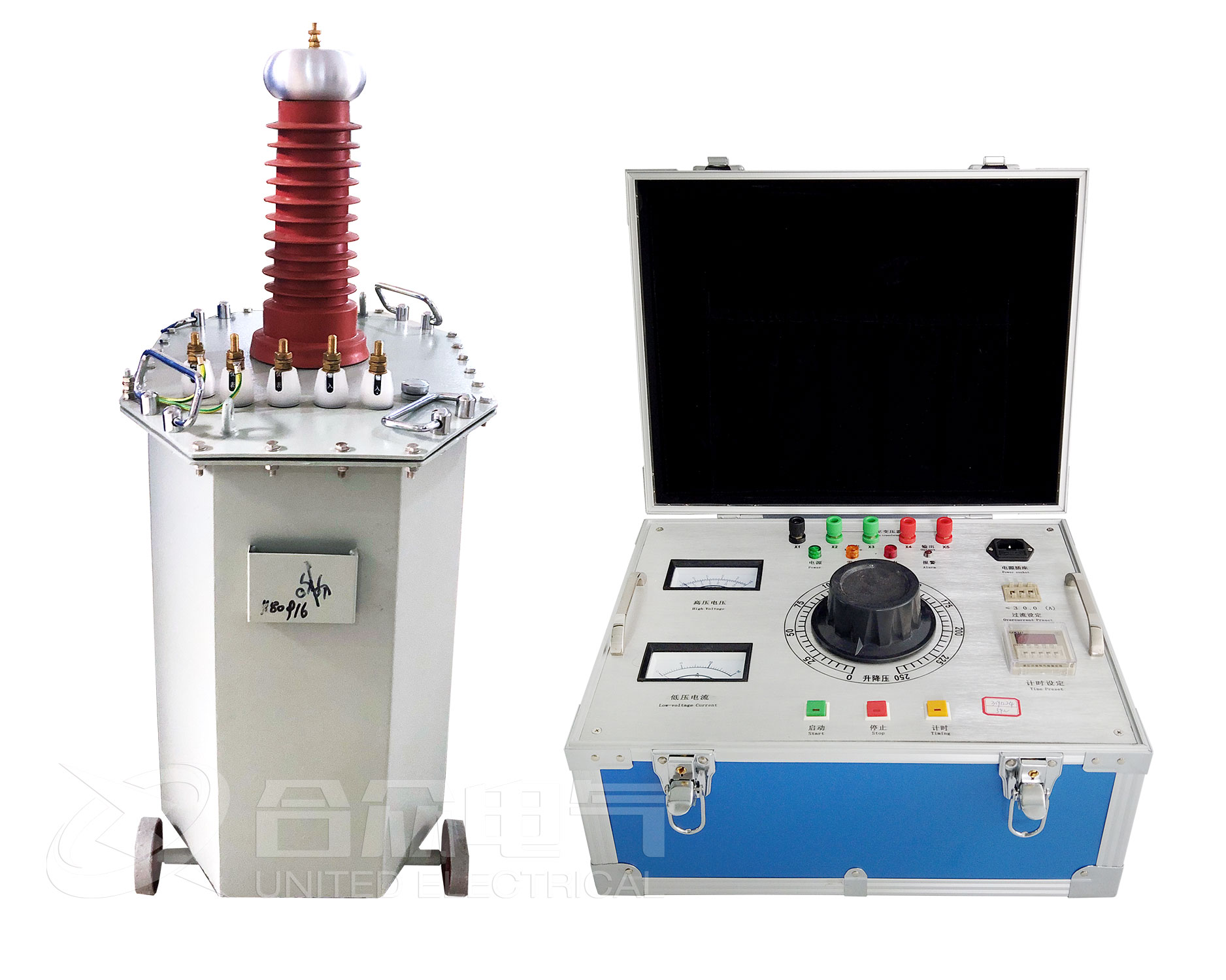

工頻耐壓試驗裝置，由工頻試驗變壓器和耐壓控制箱組成，是根據國家新電力行業標準而設計的、性能先進的耐壓試驗設備，用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。工頻耐壓試驗裝置在實際操作中，會影響到工頻耐壓試驗結果的一些因素如下：

  1、選擇合適的試驗設備容量大小。

  2、海拔高度對試驗要求值的影響：隨著海拔高度增加，空間密度下降，電場中電子平均自由行程增大，電子在兩次碰撞間能夠聚集起更大動能(與正常密度相比)，更易引起電離，從而使空氣介質的放電電壓下降。

  3、試驗過程中防止過電壓的產生：工頻耐壓試驗時，電壓若不是由零逐漸升壓，而是在試驗變壓器初級繞組上土家電壓，這時將由于勵磁涌流而在試品上出現過電壓。若在試驗過程中突然將電源切斷，對于小電容量試品，會由于自感電勢而引起過電壓。上述二中情況，都有可能造成被試品誤擊穿。因此，進行工頻耐壓試驗時，應嚴格按照試驗操作規程。

  4、容升效應對試驗值的影響：交流工頻耐壓試驗時候，被試品通常是容性負載，試驗變壓器的高壓繞組就與被試品電容連接。這樣，流過電容性負載的容性電流在試驗變壓器繞組阻抗是哪個產生的電壓降，降試驗變壓器二次側電壓升高，即顯著大于按照變比計算的二次側電壓，這樣現象稱為“容升效應”，由此可見，原來的變壓比不適用了，升高程序與變壓器的短路阻抗成正比，一般升高的范圍約為4%~30%。為避免測量誤差造成的誤判，試驗電容較大的被試品，應直接測量高壓側的電壓。

  5、壓波形畸變對試驗結果的影響：由于用電單位投入了許多非線性負荷，增大了諧波電路分量，使電網電壓波形產生畸變的問題越來越嚴重。為了保護試驗結果正確，必須測量其峰值，以此來消除由于電壓潑行畸變引起的測量誤差。
