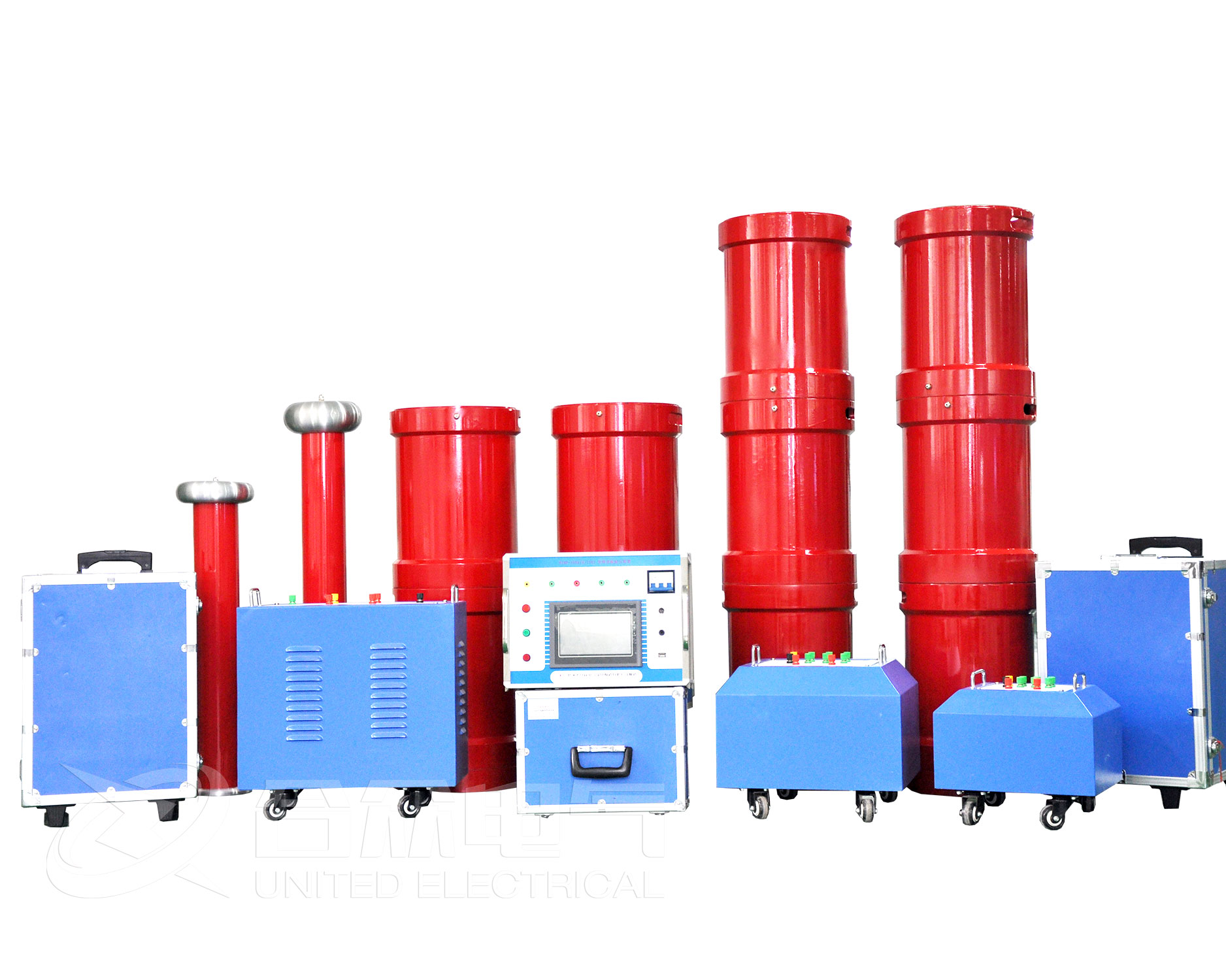

變頻串聯諧振是通過勵磁變壓器，電抗器形成串聯回路(L)，然后與被試品(C)并聯形成諧振電路，通過調節試驗電源的頻率使回路電感L與試品電容C產生諧振，從而獲取高電壓。變頻串聯諧振由變頻控制單元、勵磁變壓器、電抗器、電容分壓器、補償電容器組成。通過改變電抗器的串并聯來適用于不同變頻串聯諧振耐壓試驗的場合。

  變頻串聯諧振變頻控制單元，變頻電源

  工業用電電壓分別采用220V和380V的電源，頻率50hz，變頻串聯諧振將這兩種電流的電流調節到可通過電壓和電流連續調節的電流，并具此外的四大功能于一體，可同時進行操作，保護，控制和監測這些功能。智能變頻調諧，即可自動調諧，掃描諧振頻率，也可以手動尋找。

  變頻串聯諧振勵磁變壓器

  與變壓器具有相同的功能，其功能是增加諧振電路里提高變頻電源的輸出電壓，并根據實驗過程設定電壓的變化。此外，還可以隔離高、低壓，使試驗和生產有條不紊進行。

  變頻串聯諧振高壓電抗器

  能改善變頻串聯諧振系統的電壓波形，能大幅提高系統功率因數。它也是電容測試共同發生的諧振效果的重要組成部分。

  變頻串聯諧振分壓器

  這個部件在整個變頻串聯諧振系統中同樣需要具有非常重要的作用，主要管理功能設計就是通過測量調節器上的高壓最高值和低壓，正是因為由于分壓器的存在可以使試驗和生產活動過程變得更加安全透明。

  變頻串聯諧振各部分組成整套耐壓試驗系統，保護功能完善。具備零位保護，過壓保護，過流保護，閃絡保護等功能，保證了系統的可靠性。配置靈活，選配不同的電抗器組合，可滿足不同的試驗要求。
