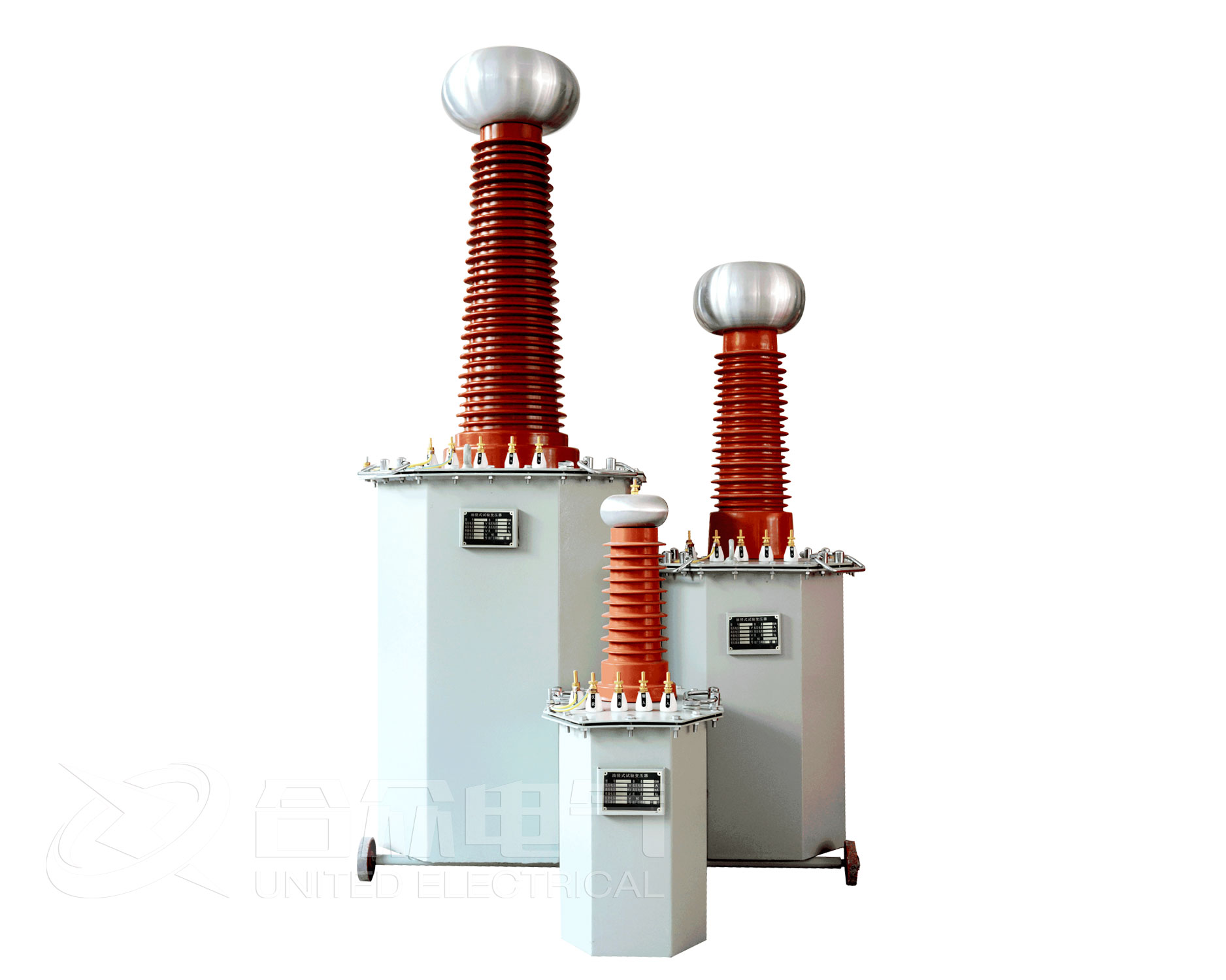

油浸式試驗變壓器高壓線圈為圓筒多層塔式，由優質聚酯漆包線及高耐壓值絕緣材料繞制而成。低壓線圈在外,儀表線圈為一獨立繞組，一般情況下為100V。殼體為八角形，10kVA以上的試驗變壓器裝有可移動的鐵輪。具有重量輕、體積小、移動方便、性能優越等特點。

  油浸式試驗變壓器系列產品，具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗，是高壓試驗中 的重要設備。油浸式試驗變壓器的容量選擇計算公式：

  標稱試驗變壓器容量Pn的確定公式：Pn=KVn2ωCt×10-9

  式中： Pn--標稱試驗變壓器容量(kVA)

  Vn--試驗變壓器的額定輸出高壓的有效值(kV)

  K--安全系數：K≥1，標稱電壓Vn≥1MV時，K=2，標稱電壓較低時，K值可取高一些。

  Ct--被試品的電容量(PF)

  ω--角頻率， ω=2πf， f--試驗電源的頻率

  被試設備的電容量Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。

  典型數據如下：

  簡單的橋式或懸式絕緣子幾十微法

  簡單的分級套管 100 – 1000PF

  電壓互感器 200 – 500PF

  電力變壓器 < 1000kVA - 1000PF

  > 1000kVA 1000 – 10000PF

  高壓電力電纜和油浸紙絕緣 250 – 300PF/m

  氣體絕緣 - 60PF/m

  封閉變電站，SF6氣體絕緣 100 – 10000PF

  對于不同的試驗電壓Vn，選擇不同的(適當?shù)?安全系數K。列出不同的Vn所選用的K值供參考：

  Vn = 50–100kV K=4

  Vn = 150–300kV K=3

  Vn > 300kV K=2

  根據油浸式試驗變壓器容量選擇計算公式，以及對應的常用值，再對照不同規格油浸式試驗變壓器的參數，選擇合適的試驗變壓器進行試驗。也可以根據實際的試驗容量需求，由武漢市合眾電氣廠家定制合適容量的試驗變壓器。
