變壓器、高壓開關有很多的電力測試設備，都有不同的儀器機構和面板，所以看起來還是比較好區分的，合眾電氣專家下面舉例介紹，有載調壓分接開關測試儀結構及面板說明。

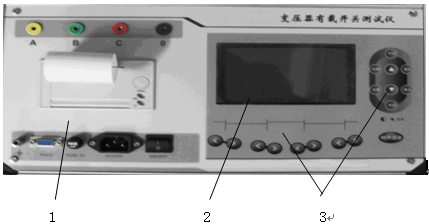

  整個儀器由測量本體和標準行式打印機組成。其中測量本體采用獨立機箱結構，具有抗震、防電磁干擾特性。儀器的操作面板如圖1所示
  1、打印機：本儀器采面版式前換紙SP-H4015PK型微型高速打印機，保證輸出波形的精細平滑和測試結果的清晰。

  2、顯示器：本儀器配有240×128點大屏幕點陣式液晶顯示器，控制器為T6963C，通過專用并行口與單片機相連，用于顯示儀器的功能菜單、測量結果、參數設置、故障指示、波形曲線等。

  3、鍵盤：儀器設功能鍵9個，即打印、測試、處理、設置、確認、上移、下移、退出、相序選擇。還有四組光標移動鍵。

  以上是有載調壓分接開關測試儀結構及面板說明，如果需要更多變壓器、高壓開關的電力測試設備，您可以在線聯系我們客服，我們將竭誠為您服務。
