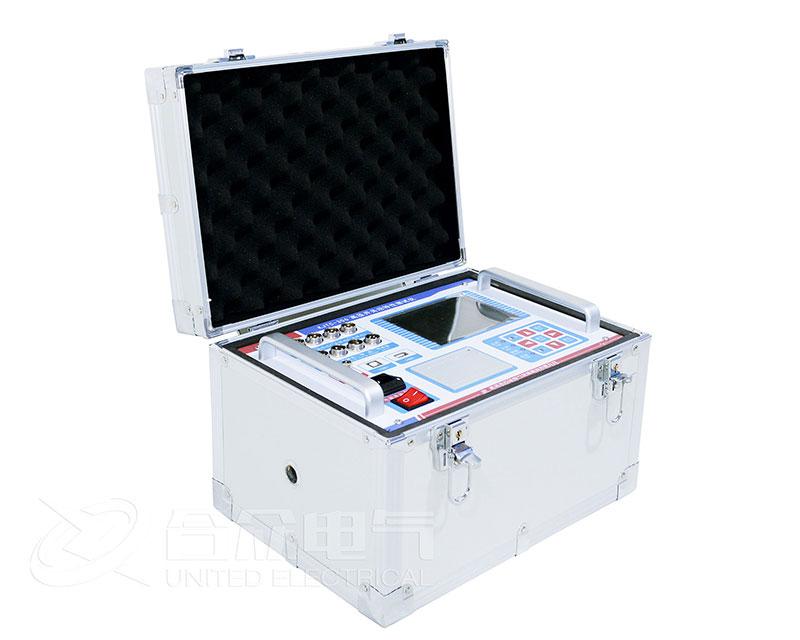

高壓開關動特性測試儀自動合閘試驗和自動分閘試驗首先根據起始電壓進行合閘(分閘)，約一秒鐘檢驗參考通道的狀態，如果開關已經動作，試驗完成;如果開關未動作，再根據電壓步進升壓進行合閘(分閘)，直到開關動作或超過300V，試驗完成。

參考通道參數設置說明：A1、B1、C1、A2、B2、C2。用來判斷開關的狀態，也為速度計算提供參考。

高壓開關動特性測試儀在開始試驗時必須設置好參考通道。參考通道并沒有特別的意義，其作用是提供開關合分閘狀態的判斷依據。如選擇A1為參考通道，高壓開關動特性測試儀將根據A1的合、分狀態判斷下次是合閘試驗還是分閘試驗。A1為“合”狀態時做分閘試驗，反之做合閘試驗。

除此之外，計算速度數據時，速度定義中的剛合點為參考通道的剛合時間、剛分點為參考通道的剛分時間。選擇某一通道作為參考通道時，此通道必須接入斷口，取得斷口信號，不然的話，高壓開關動特性測試儀不能進行正常的分、合閘試驗。

另外，顯示和打印數據時，同期為零的通道是最先合上(斷開)的通道，其他通道的同期誤差是相對于最先合上(斷開)通道而言的時間差，與參考通道的選擇沒有直接關系。

高壓開關動特性測試儀接線方便，操作簡單，操作時只需一次合(分)動作便可得到合(分)全部數據，可選擇保存50組數據，提供后期查詢和上傳電腦永久保存,也可現場調閱打印所有數據及運動曲線圖;
