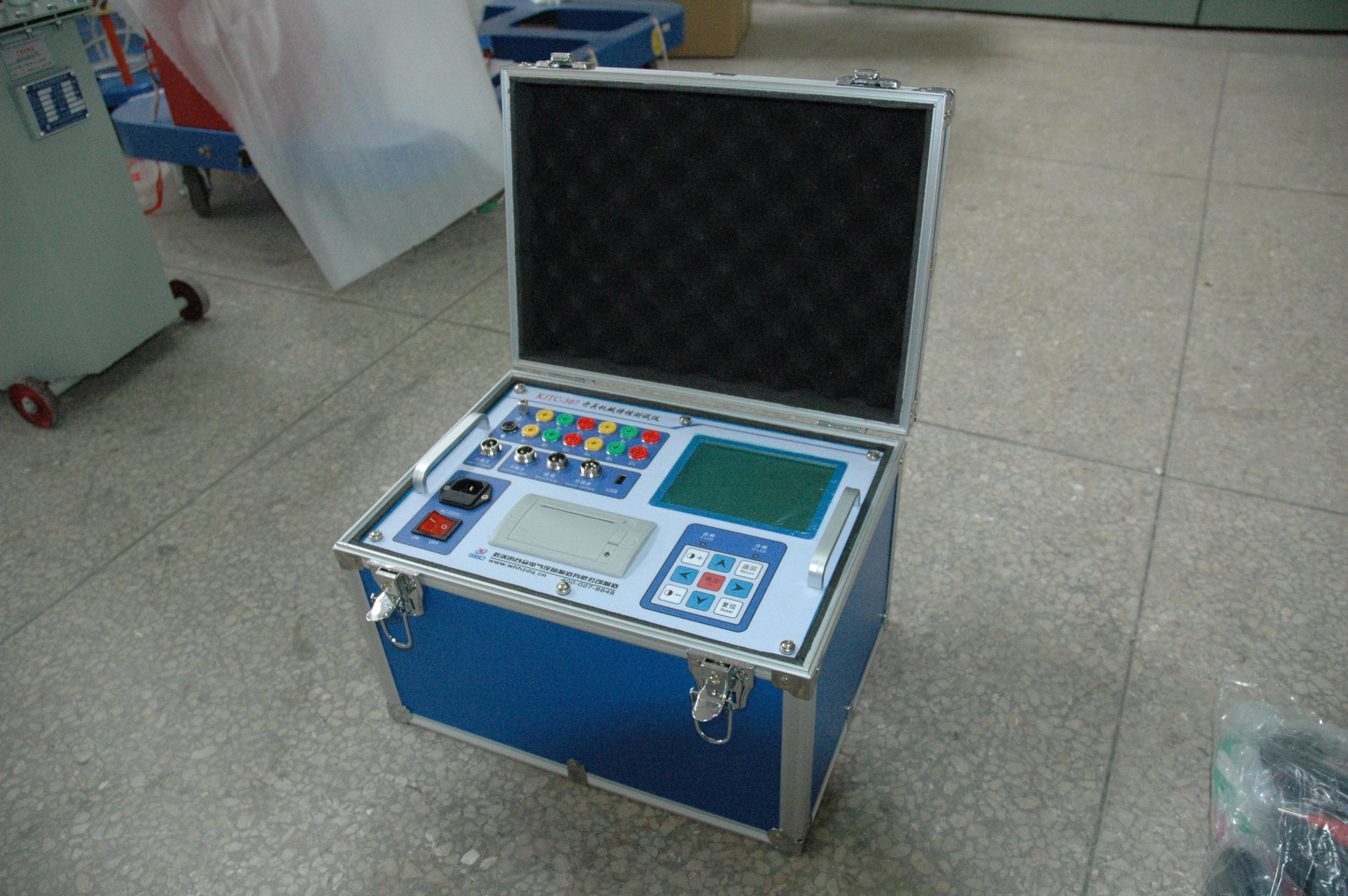

電力試驗設備其中有開關類的設備，下面來看合眾電氣專家介紹，開關機械特性測試儀分合閘控制線。

  6.1、地線與斷口線

  見附錄三：《斷口接線圖》
  6.2、分合閘控制線

  ①分合閘控制電源由儀器內部提供時，斷開被測開關控制箱內的控制電源（通常是將控制箱內控制電源與控制母線相連的保險撥掉），但不能切斷開關機構的儲能電源，然后再按附錄二《內部電源控制接線圖》接線。

  提示：儀器內部只能提供直流電流，使用儀器內部電源用“內觸發”方式。若現場開關是交流操作機構，請使用“外觸發”方式。

  ②使用外部現場電源作分合閘控制時，“控制電源輸出”不接線。

  開關做單合試驗時，“外觸發”兩根線并接合閘線圈兩端；

  開關做單分試驗時，“外觸發”兩根線并接分閘線圈兩端。

  提示：使用外部電源操作時，用“外觸發”方式。外觸發方式不管開關機構是交流還是直流都可測試。使用外觸發時，分合閘控制電源輸出不接線。
