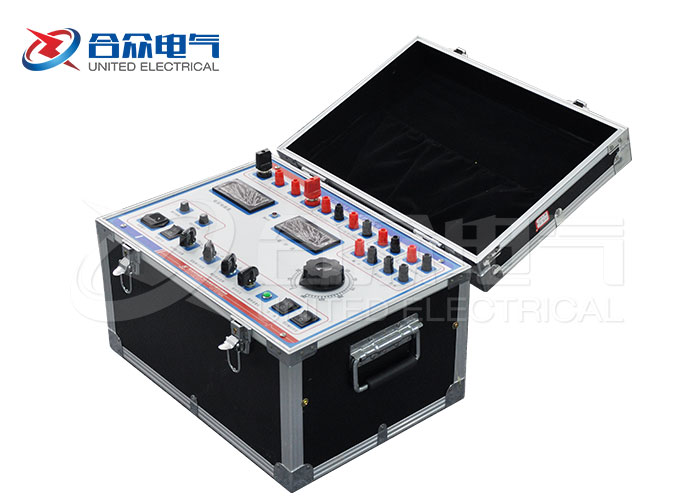

電力試驗設備試驗過程中，有的因?yàn)橐恍﹥x器比較復雜，而試驗過程會復雜一些，下面合眾電氣專家舉例介紹，繼電保護測試儀整組試驗。

  第五節   整組試驗

  ■界面說明

  整組試驗2與整組試驗1的功能基本相同。整組試驗1是按照阻抗方式設定各種故障情況用于保護進行整組試驗，但對于某些保護無法獲知故障阻抗，而只有故障電壓和電流，如零序保護或35KV線路保護，此時可以用此模塊進行試驗。

  故障相  可設定為AN、BN、CN、AB、BC、CA、ABC型故障。

  故障電壓U  對于單相故障和三相故障，故障電壓U為故障相電壓值，對于相間故障，故障電壓U為故障兩相的線電壓值。

  整定電流I  為保護某段整定電流值或稍大。

  故障電流  為nד整定電流”，以此值作為故障相短路電流進行模擬試驗。

  其它各選項以及測試過程均與整組試驗1完全相同。請參閱該節。
  ■ 試驗指導

  35kv線路低壓閉鎖試驗

  35kv線路低壓閉鎖試驗：參數設置如右圖，定值為額定電流5A，閉鎖電壓（線電壓）40V，檢查保護動作時間及重合閘動作情況，將A B C三相電壓及A、C相電流接到保護單元，將跳閘接點接到開入A，重合閘接點接至R，接點回線接至＋COM端，即可進行試驗。
