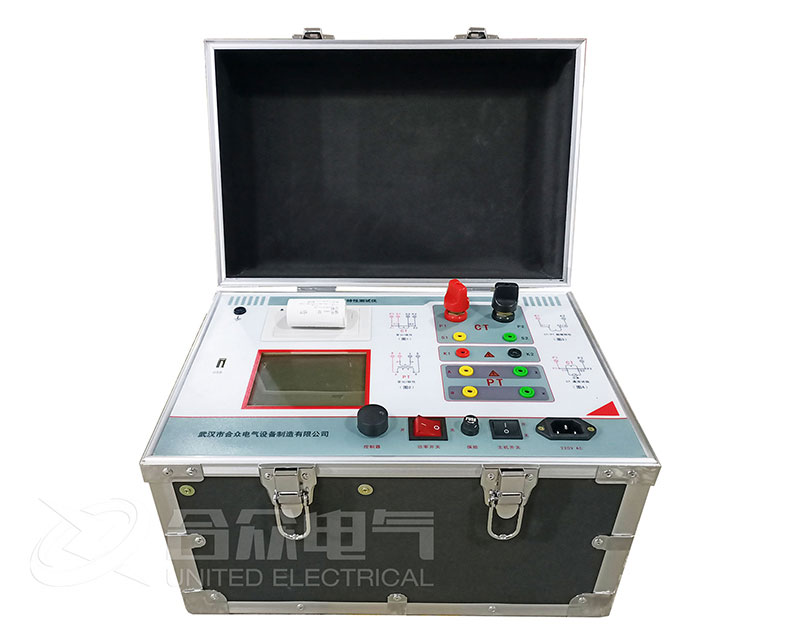

互感器綜合特性測試儀試驗參數設置

  進入CT測試主界面后，轉動旋轉鼠標將光標移動到“伏安特性試驗”選項，按下旋轉鼠標就可進入伏安特性試驗設置界面，伏安特性試驗設置界面。轉動旋轉鼠標可以改變當前所選擇選項數值，將光標移動至“返回”，按下鼠標則可返回至CT測試主菜單界面。

  互感器綜合特性測試儀CT伏安特性參數設置界面的各參數含義如下：

  1)最大輸出電流：設置CT伏安特性測試時的最大二次電流值，此值一般設置為CT的額定二次電流，例如：600A/5A則二次最大電流一般設為5A。600A/1A則二次電流一般設為1A，互感器綜合特性測試儀內置互感器二次側所測量的最大電流范圍1-20A。

  2)最大輸出電壓：二次最大電壓是指CT伏安特性試驗時的電壓停止條件，如果不太確定可設為400V進行試探性的試驗，如果試驗完成后，400V時CT還沒有達到飽和則可將此電壓設高，在AC220V電源輸入情況下最大輸出電壓為600V，在380V輸入下最大輸出電壓可達1000V。

  3)理論拐點電流：估計的拐點電流值，理論拐點一般為CT額定電流的0.1-0.2倍，可據此設置一個分段點電流值，分段點范圍一般可設為是：0.1-1.0A，“理論拐點”與下面的“拐點前步長”“拐點后步長”結合在一起，對測試過程的電壓電流數據個數進行控制。

  4)拐點前步長：理論拐點電流以前的電流采集，按這個設定值的n倍進行記錄，電流和電壓數值的采集是同步進行的，拐點前步長數據采集范圍可以設定為：0.01-0.50A。

  5)拐點后步長：理論拐點電流以后的電流采集，按這個設定值的n倍進行記錄，拐點后步長記錄范圍是：0.1-2.5A，且是0.1A的倍數。
