沖擊電壓發生器的接線，沖擊電壓發生器的接線包括設備及被試品的定位布置、高壓引線的連接、地線的連接、控制及測量電纜的連接。

  由于沖擊電壓試驗系統包含了多個設備部件，所接試品的類型和試驗要求也各不相同，因此合理的試驗布局是順利進行沖擊電壓試驗的關鍵。不適當?shù)牟季趾徒泳€(xiàn)將會造成設備損壞。

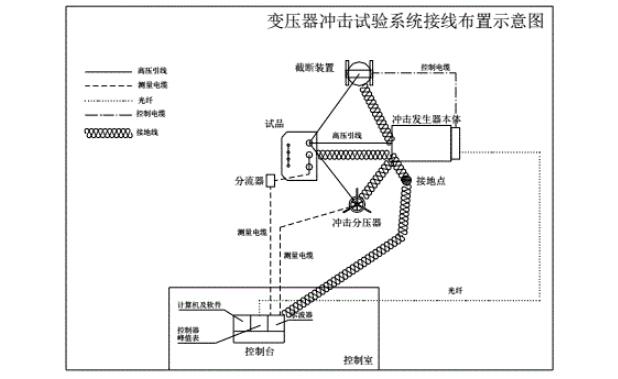

  1、變壓器類感性負載沖擊電壓試驗的設備布局及接線說明：

  適用試品：變壓器、電抗器、電壓互感器。

  1)高壓引線可使用裸銅線，連接時應注意保留足夠的絕緣距離;

  2)接地線 使用寬銅箔，寬度150mm。

  3)測量電纜使用規定阻抗的射頻同軸電纜。

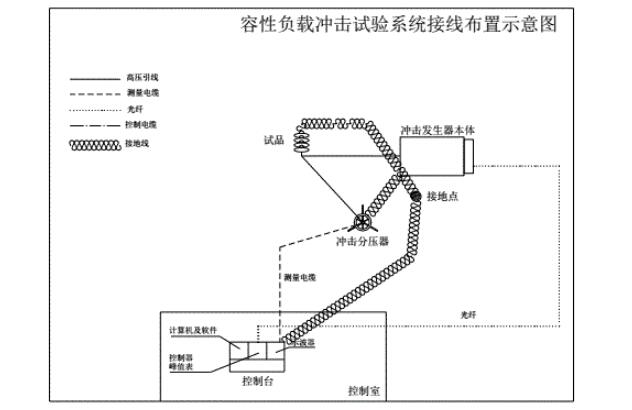

  2、絕緣子類容性負載沖擊電壓試驗的設備布局及接線說明：

  適用試品：絕緣子串、合成絕緣類產品、開關、電容器、電力電纜等。

  1)高壓引線可使用裸銅線，連接時應注意保留足夠的絕緣距離;

  2)接地線 使用寬銅箔，寬度150mm。

  3)測量電纜使用規定阻抗的射頻同軸電纜。

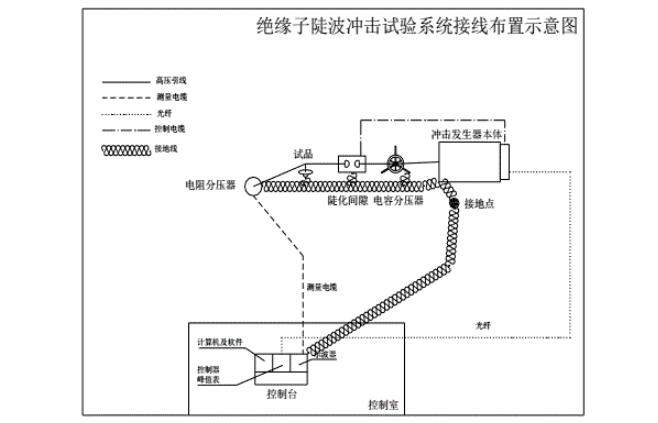

  3、絕緣子陡波沖擊電壓試驗的設備布局及接線說明：

  適用試品：陶瓷單片絕緣子、玻璃單片絕緣子

  1)高壓引線 使用寬銅箔，寬度150mm。連接時應注意保留足夠的絕緣距離：

  2)接地線 使用寬銅箔，寬度150mm。

  3)測量電纜使用規定阻抗的射頻同軸電纜。
