導電回路電阻測量

1、試驗目的

高壓斷路器導電回路電阻，主要取決于斷路器動靜觸頭的接觸電阻其大小，直接影響通過正常工作電流時是否產生不允許的發熱，及通過短路電流時的切斷性能，它是反應安裝檢修質量的重要數據。

2、試驗方法

使用斷路器回路電阻測試儀，測試回路電阻。

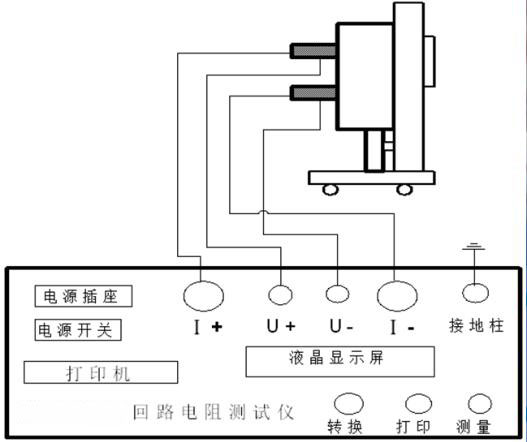

3、試驗接線方法

1）回路電阻測試儀兩個電壓夾分別夾在一相上、下觸頭，兩個電流夾分別夾在電壓夾外側，且兩夾子不能相碰 (電壓夾，電流夾同極性)；

2）試驗在合閘狀態下進行；

3）試驗電流不小于100A。

4、試驗結果判斷

（1）真空斷路器: 運行中自行規定，建議不大于1.2倍出廠值。

（2）SF6斷路器: 運行中，回路電阻值不大于出廠規定。

（3） 廠家標準參考《電力設備交接和預防性試驗規程》要求。
