絕緣手套是電力作業(yè)中至關(guān)重要的個人防護裝備，其絕緣性能的可靠性直接關(guān)系到帶電作業(yè)人員的生命安全。為確保絕緣手套始終處于良好的技術(shù)狀態(tài)，必須按照標準要求定期開展各項試驗。本文系統(tǒng)闡述絕緣手套的試驗方法、所需試驗設(shè)備以及試驗規(guī)程的核心要點，為電力安全工器具管理提供技術(shù)參考。

試驗標準體系

絕緣手套的試驗工作主要依據(jù)以下標準執(zhí)行：

• GB/T 17622-2008《帶電作業(yè)用絕緣手套》：規(guī)定絕緣手套的產(chǎn)品分類、技術(shù)要求及型式試驗方法

• DL/T 1476-2025《電力安全工器具預防性試驗規(guī)程》：規(guī)定電力企業(yè)開展預防性試驗的具體要求

型式試驗與預防性試驗在試驗項目、電壓水平和判定標準上存在差異，本文重點介紹預防性試驗的相關(guān)內(nèi)容。

主要試驗方法

工頻耐壓試驗

工頻耐壓試驗是檢驗絕緣手套絕緣性能的核心項目，其目的在于驗證手套在規(guī)定試驗電壓下無擊穿且泄漏電流不超過限值。

試驗前準備：

將手套浸泡于23℃±2℃的自來水中，水的電阻率不超過100Ω·m，浸泡時長為16小時。浸泡處理后，將手套內(nèi)部注滿相同水質(zhì)的水，放入盛水的金屬試驗槽中。手套內(nèi)外水面高度應保持一致，同時手套露出水面的部分約為90mm，該露出部分須擦干處理以防沿面放電。

試驗過程：

以1000V/s的恒定速率升壓至規(guī)定的試驗電壓，保持該電壓持續(xù)1分鐘。預防性試驗的持續(xù)時間通常為3分鐘。試驗期間持續(xù)監(jiān)測流經(jīng)手套的泄漏電流。

判定準則：

若試驗中出現(xiàn)擊穿聲響、電壓表讀數(shù)驟降或試品冒煙，判定為擊穿，該手套不合格。若無擊穿現(xiàn)象，則考察泄漏電流值，不同電壓等級手套的泄漏電流限值有所差異，常見要求為不超過9mA。

外觀與尺寸檢查

外觀檢查在耐壓試驗前后均須進行。重點檢查部位包括手套內(nèi)外表面、手指間區(qū)域以及袖口邊緣。常見缺陷包括針孔、裂紋、劃傷、氣泡、粘連、硬塊以及橡膠老化龜裂。使用10倍放大鏡輔助觀察可提高微小缺陷的檢出率。

尺寸檢查主要測量手套長度、手掌寬度和手指厚度，確保符合標稱規(guī)格要求。

機械性能試驗

機械性能試驗包括拉伸強度試驗和扯斷伸長率試驗。從手套掌部裁取啞鈴形試樣，使用萬能材料試驗機以500mm/min的速度拉伸至斷裂，記錄最大拉伸力和斷裂時的伸長率。老化試驗后的試樣還需與老化前進行對比，拉伸強度和扯斷伸長率的變化率應符合標準要求。

老化試驗

老化試驗在強制通風老化箱內(nèi)進行，試驗溫度70℃±1℃，持續(xù)時間168小時。老化處理后對試樣進行機械性能測試，評估絕緣橡膠材料的耐老化性能。

試驗設(shè)備配置

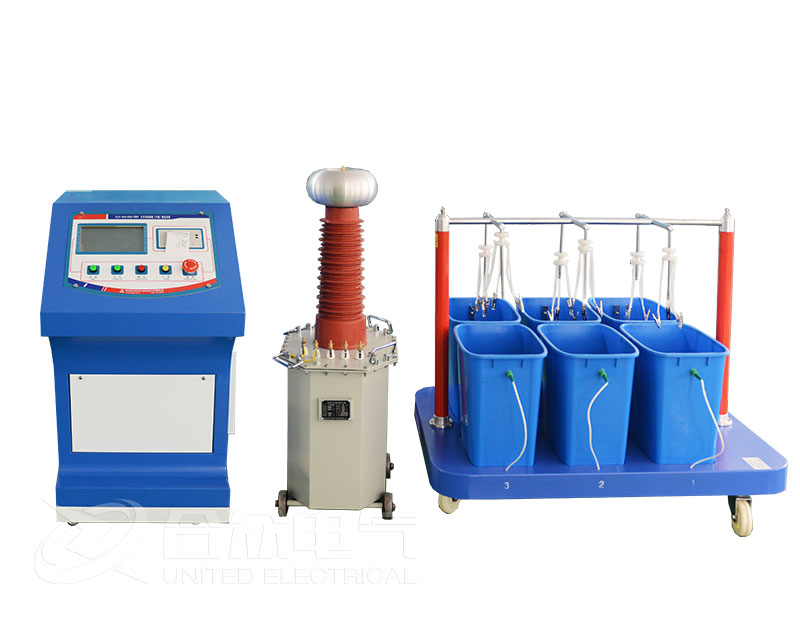

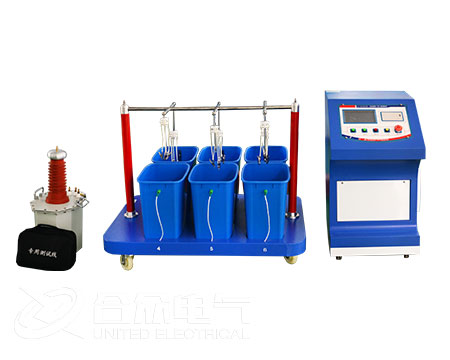

全自動絕緣手套耐壓試驗裝置

該裝置是進行絕緣手套工頻耐壓試驗的專用設(shè)備，具備以下功能特點：

• 可同時測試6只或8只手套，大幅提高試驗效率

• 自動完成升壓、計時、降壓全流程

• 每路獨立監(jiān)測泄漏電流，單路擊穿后自動切除，不影響其他試品試驗

• 試驗數(shù)據(jù)自動記錄并生成報告

高壓試驗變壓器

高壓試驗變壓器提供試驗所需的高電壓輸出。根據(jù)絕緣手套的最高電壓等級，常見規(guī)格為50kV或100kV，容量不小于5kVA。變壓器輸出側(cè)須配備限流電阻，防止擊穿瞬間電流沖擊損壞設(shè)備。

試驗水箱與電極系統(tǒng)

試驗水箱采用不銹鋼材質(zhì)制作，用于盛放手套和導電水。水箱內(nèi)設(shè)置有高壓電極和測量電極，電極應具有良好的耐腐蝕性和足夠的機械強度。水箱容量應滿足至少6只手套同時試驗的要求。

配套檢測儀器

• 萬能材料試驗機：用于拉伸強度和扯斷伸長率測試，量程0-2000N，精度1級

• 臭氧老化試驗箱：用于臭氧老化試驗，臭氧濃度可調(diào)范圍為25ppm至300ppm

• 厚度計：測量橡膠厚度，精度0.01mm

• 絕緣電阻測試儀：用于絕緣電阻測量
