交流耐壓測試是電氣設備絕緣性能驗證中基礎、重要的試驗項目之一。其核心原理是在被測設備（EUT，Equipment Under Test）的帶電部件與外殼或不同極性部件之間施加高于額定工作電壓的交流高壓，通過檢測泄漏電流的大小來判斷絕緣介質的耐受強度和缺陷情況。正確選擇和使用交流耐壓測試儀，不僅關系到測試結果的準確性，更直接影響到產品質量控制和現場作業安全。

本文從工程實踐角度出發，系統闡述交流耐壓測試儀的分類方法、選型要點及適用的標準規程體系，為相關從業人員提供技術參考。

分類方法

1、按測試原理與輸出特性分類

這是最根本的分類方式，直接決定了設備的應用范圍和性能特點。

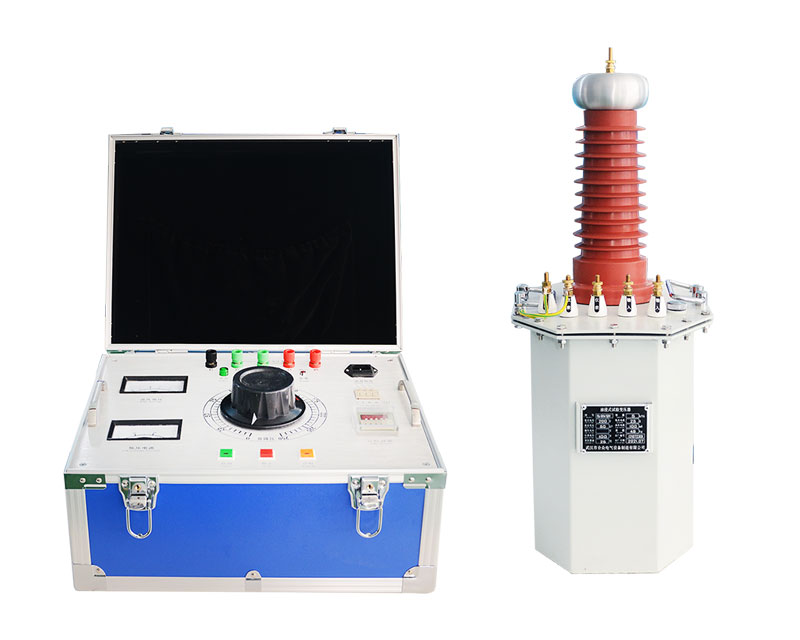

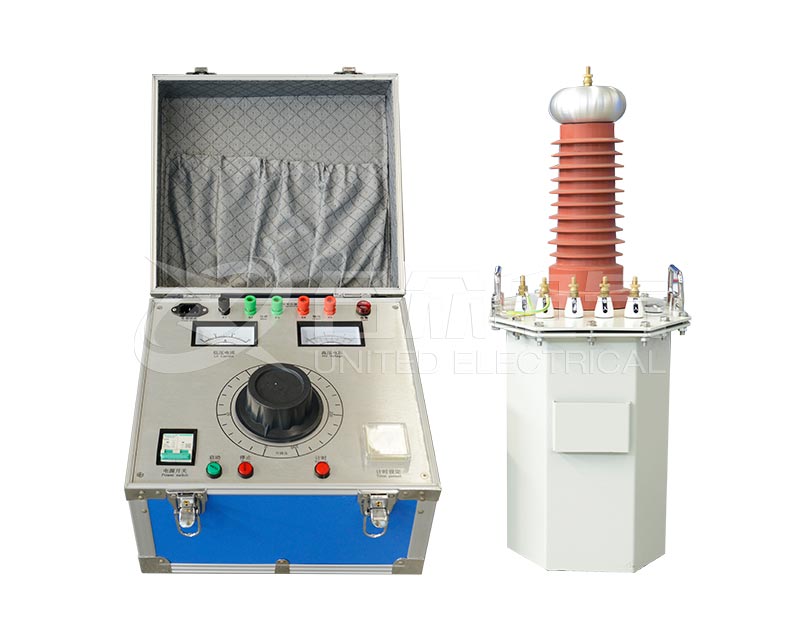

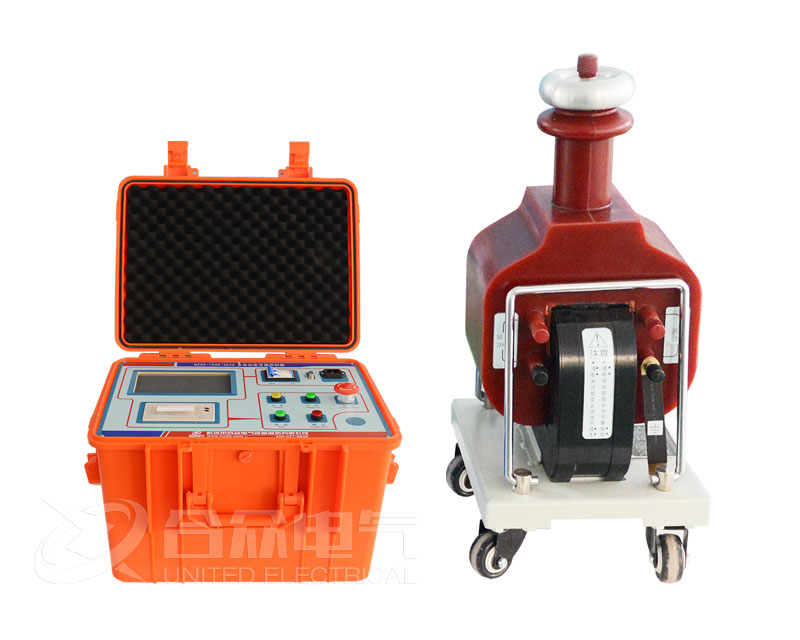

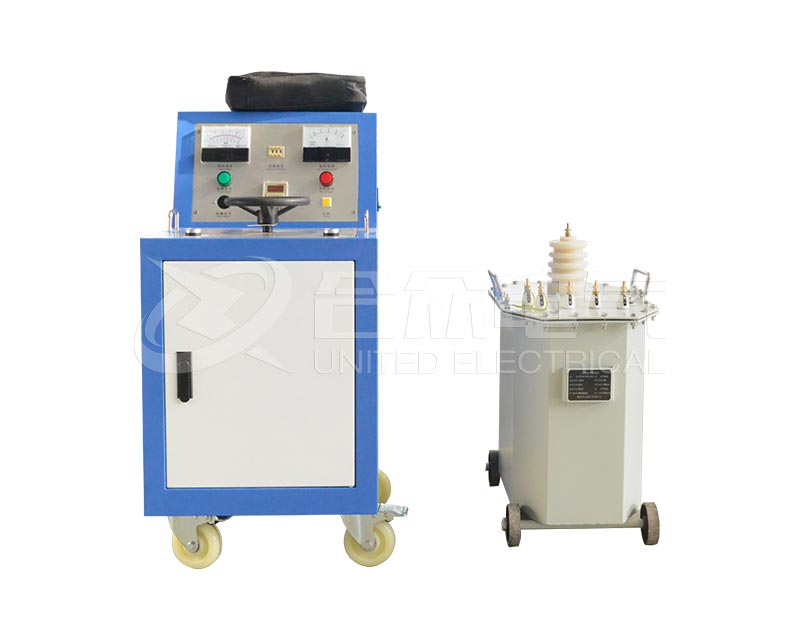

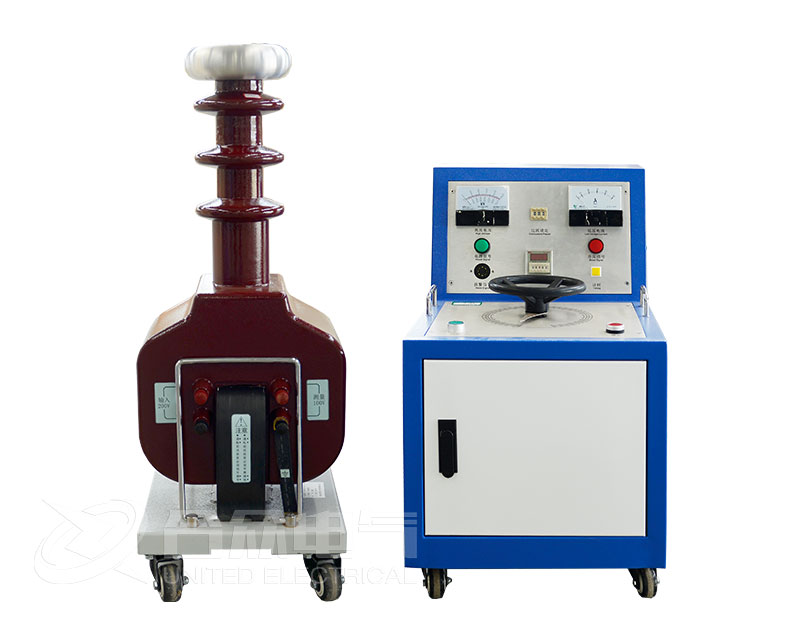

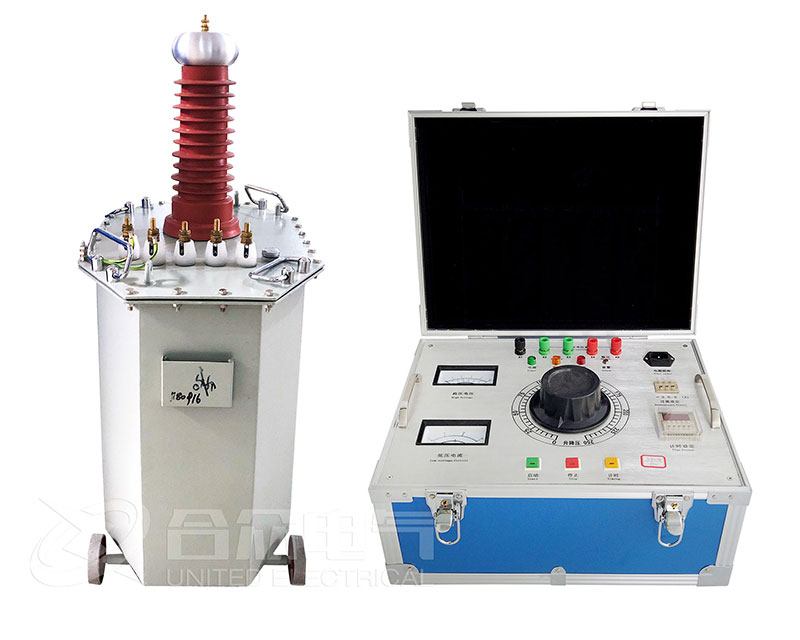

工頻通用型交流耐壓測試儀

該類設備輸出標準的50Hz或60Hz正弦波高壓，波形失真度通常控制在5%以內。由于電力系統的額定頻率即為工頻，采用工頻電壓進行耐壓測試能夠最為真實地模擬實際運行工況，有效發現絕緣材料在正常工作頻率下的局部放電、電暈及絕緣薄弱點。工頻耐壓測試儀結構相對簡單、技術成熟，是目前應用最廣泛的類型，適用于電力變壓器、開關柜、家用電器、電線電纜等絕大多數電氣設備的出廠試驗和型式試驗。

串聯諧振型耐壓測試裝置

該裝置利用電感與試品電容構成串聯諧振回路，通過調節電源頻率或電感量使回路處于諧振狀態，從而在試品兩端獲得Q倍于勵磁電壓的高電壓。與傳統工頻耐壓設備相比，串聯諧振裝置具有顯著優勢：其一，體積小、重量輕，便于現場運輸和布置；其二，當試品發生擊穿時，諧振條件被破壞，電壓會自動降低，對試品的損傷程度遠小于傳統直接升壓方式；其三，具備自動尋找諧振頻率功能，操作便捷。該類設備特別適用于長距離高壓交聯聚乙烯電纜、大型發電機組、氣體絕緣全封閉組合電器等大容量、高電壓等級設備的現場交接試驗和預防性試驗。

綜合型安規測試儀

現代生產線的需求催生了多合一功能的綜合安規測試儀。該類設備將交流耐壓、直流耐壓、絕緣電阻、接地電阻、泄漏電流等多種測試功能集成于同一機箱，并內置程控邏輯。操作人員只需設定測試序列和限值參數，儀器即可按照預設程序自動完成全部安規項目測試，大幅提升檢測效率。綜合型安規儀已成為電子制造、家電生產等領域產線級測控的主流選擇。

2、按自動化程度分類

手動型

手動耐壓測試儀依靠操作人員通過旋鈕調節電壓輸出，使用秒表計時，根據指示儀表讀數或聲光報警判斷測試結果。該類設備結構簡單、成本低廉，適用于檢測頻次較低的維修車間或臨時測試場景。其局限性在于測試效率低、結果一致性受人為因素影響較大，且難以實現測試數據的自動記錄和追溯。

程控自動型

程控自動型耐壓測試儀內置微處理器控制系統，通過數字鍵盤或觸摸屏設定測試參數。電壓的升降過程、保持時間、漏電流上下限均由程序精確控制，測試結果自動判定并存儲于內部存儲器或上傳至上級管理系統。該類設備能夠確保測試過程的可重復性和結果的可追溯性，便于接入自動化產線和質量信息管理系統，是現代化生產檢測的主流配置。

選型要點

1、輸出電壓與容量的確定

輸出電壓是耐壓測試儀的首要技術指標。選型時首先需要依據被測產品適用的安全標準確定所需的測試電壓值。對于絕大多數低壓電器產品，如電源適配器、充電器、家電控制板等，選擇輸出電壓為5kV（有效值）的型號即可覆蓋常規測試需求。對于電力系統中的設備，測試電壓則需根據額定電壓等級按標準規定的倍數選取，可能涉及20kV、50kV甚至更高電壓等級的設備。

測試容量以視在功率（單位：伏安）表示，其值等于最高輸出電壓與最大輸出電流的乘積。對于純阻性試品，輸出電流即為漏電流，需求容量通常不大。然而，大多數電氣設備呈現容性負載特性，尤其是含有濾波電容的開關電源、長距離電纜等，在施加電壓的瞬間會產生較大的充電電流。如果儀器的輸出容量不足，將導致實際電壓無法升至設定值，造成測試失敗。因此，選型時需要根據試品的電容量估算所需的電流容量，并留有適當裕量。

2、關鍵功能配置

電壓緩升功能

幾乎所有現行安全標準均要求，耐壓測試的電壓必須從0V或一個較低的起始值開始，以平緩的速率上升至規定的測試電壓值。這一要求旨在避免瞬間施加全電壓對絕緣造成的沖擊損傷，同時也為操作人員提供了觀察準備的時間。選購儀器時應當確認設備是否具備電壓緩升功能，以及在緩升過程中能否同步監測漏電流值。

保護與安全功能

高壓測試環境中，操作人員安全是第一要務。合格的耐壓測試儀應具備完善的過壓、過流、短路保護機制。特別值得關注的是自動放電功能：對于直流耐壓測試，測試結束后試品上會殘留較高電壓的靜電荷，若不及時泄放，極易造成電擊事故。自動放電功能能夠在測試結束時通過內部泄放回路將殘余電荷釋放至安全電壓以下，是保障操作安全的關鍵配置。

漏電流報警設置

可靠耐壓測試儀允許用戶設定漏電流的報警閾值。測試過程中，當流經試品的漏電流超過該設定值時，儀器應立即切斷高壓輸出并發出失敗報警信號。報警閾值的設定通常建議略高于產品在合格狀態下的最大正常漏電流，并考慮到環境濕度、溫度等因素可能引起的波動，避免出現誤判。

3、效率與自動化需求

對于批量生產的產線應用，測試節拍直接影響整體產能。具備自動測試序列功能的儀器能夠在一次接線后自動完成多項測試，減少人工干預時間。同時，支持數據通信接口的型號可以將測試結果實時傳輸至生產管理系統，實現質量數據的自動采集和統計分析。如需要接入自動化測試系統，還應確認儀器是否提供遠程控制接口和開放的通信協議。
