一、測試目的與意義

10kV開關柜回路電阻測試是評估開關柜導電系統接觸性能的核心試驗項目?；芈冯娮璧拇笮≈苯臃从硵嗦菲饔|頭、隔離開關觸頭及母線連接處的接觸狀況。電阻值偏大通常意味著接觸面存在氧化、壓力不足或緊固不良等缺陷，在負載電流作用下會產生異常發熱，嚴重時可導致觸頭燒損甚至引發短路事故。因此，定期開展回路電阻測試對于保障開關柜安全穩定運行具有重要意義。

二、測試標準與合格判據

>根據國家標準GB50150《電氣裝置安裝工程電氣設備交接試驗標準》及國家電網公司Q/GDW 1168-2013《輸變電設備狀態檢修試驗規程》，10kV開關柜回路電阻的合格標準如下：

對于10kV真空斷路器，額定電流1250A及以下者，回路電阻值不應大于150微歐，部分型號設備要求更為嚴格，通?？刂圃?0微歐以內。對于額定電流3150A的大電流斷路器，要求不超過60微歐。10kV隔離開關的回路電阻一般不應大于120至150微歐，具體數值視設備型號與額定容量而定。

在狀態檢修評價體系中，回路電阻與歷史初始值的比較更為關鍵。當測量值較初始值增長超過30%時，即便絕對值仍在標準限值以內，也應列為重點關注對象，建議安排停電檢查。

三、測試儀器要求

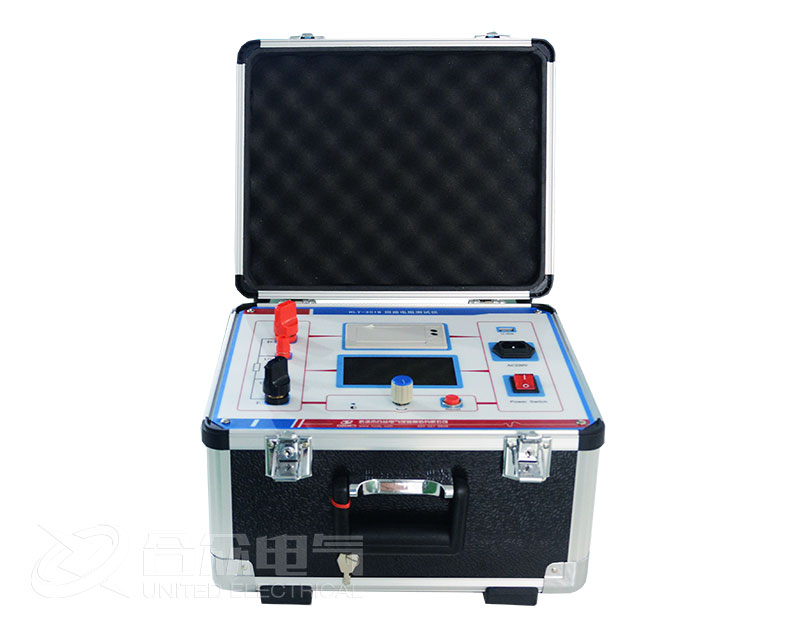

回路電阻測試必須使用專用的直流回路電阻測試儀。根據規程要求，測試電流不得小于100安培，目前主流設備可輸出100至200安培的直流電流。儀器應具備四線制測量功能，即電流輸出與電壓采樣分開獨立接線，以消除測試線本身接觸電阻的影響。儀器精度等級不應低于0.5級，且應具有完善的過載保護功能。

四、測試準備工作

測試前必須完成以下準備工作。首先執行停電操作，確認開關柜已從系統中隔離，斷開斷路器兩側隔離開關的操作電源，防止測試過程中發生誤動作。其次進行驗電與放電，對待測部位進行驗電確認無電壓后，立即掛接臨時接地線，對可能存在的電容器等儲能元件進行徹底放電。然后清潔待測端子表面的灰塵、油污及氧化層，確保測試夾鉗與導電部位接觸良好。最后檢查測試儀器及其連接線是否完好，電流線應具有足夠截面積以適應大電流輸出。

五、測試操作步驟

第一步，將斷路器或隔離開關置于合閘狀態，確認動靜觸頭可靠閉合。

第二步，按照四線制原則進行接線。將測試儀的兩根電流輸出線分別連接到被測相的兩端，即進線側與出線側。將兩根電壓采樣線也連接到同樣兩端，但必須將電壓線夾夾在電流線夾的內側，這一接線方式可有效排除電流線與端口之間的接觸電阻對測量結果的影響。測試儀外殼應可靠接地。

第三步，接通儀器電源，根據設備額定電流選擇測試電流檔位。對于10kV開關柜，通常選用100安培或150安培檔位。

第四步，啟動測試。按下測量按鈕，儀器將自動施加恒流源并測量兩端的電壓降，經計算后直接顯示回路電阻值。待讀數穩定后記錄該值及當前測試電流。

第五步，按A、B、C三相順序依次完成全部測量，記錄每相數據。

第六步，測試完畢后，先按復位按鈕，待儀器顯示電流歸零后方可開始拆除測試線。拆除順序?yàn)橄炔痣娏骶€，再拆電壓線。

六、結果分析與判斷

將測得的三相回路電阻值與以下基準進行比較：設備出廠試驗報告中的測量值、交接試驗記錄值以及歷次預防性試驗的歷史數據。同時對照標準規程規定的允許限值。

當出現以下情況時應判定為不合格：任一相電阻值超過標準限值；三相電阻值不平衡，最大與最小相的比值超過1.5倍；電阻值較初始值增長超過30%。

對于不合格情況，通常的缺陷原因包括觸頭表面氧化或燒灼、觸頭彈簧壓力不足、連接螺栓松動、導電臂接觸面有異物等。處理方法為解體檢修觸頭系統、研磨接觸面、更換老化彈簧或緊固連接螺栓。

七、安全注意事項

測試過程中嚴禁在儀器輸出電流狀態下斷開電流鉗，否則將產生危險的電弧，可能燒傷操作人員或損壞設備。測試結束后，應用放電棒對被試部位再次進行放電，確認無殘余電荷后方可拆除接地線。測試環境應保持干燥，相對濕度不宜超過80%，避免在雷雨天氣進行戶外開關柜的測試作業。操作人員應穿戴絕緣手套和絕緣鞋，嚴格執行工作票制度。
