電流互感器作為電力系統中不可或缺的測量與保護設備，其運行可靠性直接影響電網安全。10kV電壓等級在配電網中應用最為廣泛，定期開展電流互感器預防性試驗是發現絕緣缺陷、評估設備狀態的有效手段。接下來我們基于DL/T 596-2021《電力設備預防性試驗規程》，闡述10kV電流互感器預防性試驗的核心項目及標準規程。

電流互感器在長期運行過程中，受到電場、熱場、機械力及環境因素的綜合作用，絕緣性能會逐漸劣化。預防性試驗的目的在于及時發現潛在缺陷，防止設備帶病運行。對于10kV系統，電流互感器主要有油浸式、澆注式（干式）及SF6氣體絕緣三種結構形式，不同結構對應差異化的試驗要求。

主要試驗項目與標準要求

根據現行規程，10kV電流互感器的預防性試驗涵蓋絕緣特性、電氣參數及耐壓能力三個維度，共六項核心試驗。

絕緣電阻測試

絕緣電阻是反映設備整體絕緣狀況的基礎指標，測試簡便且靈敏度較高。

試驗周期為1至3年，或在大修后、必要時進行。使用2500V數字兆歐表，將一次繞組所有端子短接后接于兆歐表L端，二次繞組各端子短接并可靠接地后接于E端。對于帶有末屏引出線的結構，末屏應單獨接地。

標準要求絕緣電阻值不應有明顯下降趨勢，通常10kV互感器一次對二次及地的絕緣電阻不低于1000MΩ。吸收比（60秒值與15秒值之比）不應小于1.3，否則提示可能存在受潮。

介質損耗因數及電容量測試

介質損耗角正切值tanδ是評價絕緣介質損耗特性的重要參數，但需注意該試驗僅適用于油紙絕緣型和膠紙電容型電流互感器。干式澆注互感器因固體絕緣的介損值受表面泄漏影響較大，常規預防性試驗中可不做此項。

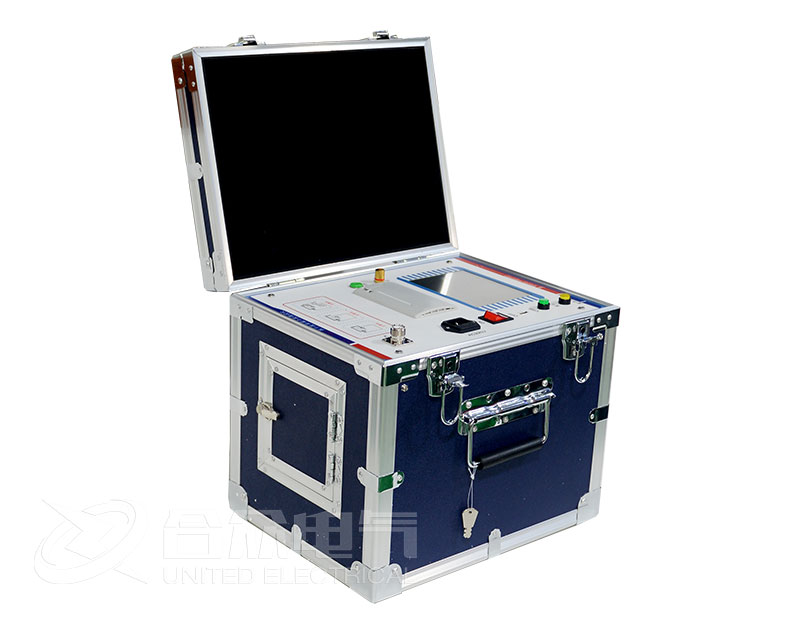

試驗采用抗干擾介質損耗測試儀，推薦使用正接線法。高壓線接于一次繞組端子，測量線接于二次繞組短接后引出的導線，儀器應開啟屏蔽功能以消除表面泄漏電流的影響。

合格判據方面，油紙電容型互感器的tanδ值應不大于0.8%，充油型互感器不大于3%。電容量測量值與初始值或銘牌值比較，偏差不得超過±5%。超出此范圍通常提示絕緣受潮或電容層間發生短路。

變比與極性檢查

變比正確性與極性的一致性直接關系到測量?jī)x表和繼電保護裝置的動作行為，任何差錯都可能導致計量錯誤或保護誤動、拒動。

試驗采用互感器綜合測試儀，儀器自動施加電壓并完成測量。接線時需注意一次側極性端P1、P2與二次側S1、S2的對應關系。

標準要求極性必須為減極性，且與銘牌標志相符。變比測量誤差應在互感器準確級規定的范圍內，對于0.5級測量用CT誤差不超過±0.5%，對于10P級保護用CT誤差不超過±3%。

勵磁特性測試

勵磁特性曲線反映了電流互感器鐵芯的飽和特性，對校驗保護級CT在故障大電流下的傳變性能具有重要意義。該試驗通常在保護裝置更換或發生區外故障后進行分析時進行。

測試時利用互感器綜合測試儀或三倍頻電源發生裝置，在二次繞組施加電壓，同時測量勵磁電流，繪制伏安特性曲線。需特別注意試驗過程中二次側嚴禁開路。

合格判據為測得的勵磁特性曲線與同型號合格互感器的曲線或出廠曲線比較，拐點電壓及對應勵磁電流應無明顯差別。如果曲線提前拐彎，表明鐵芯存在剩磁或磁路存在短路。

交流耐壓試驗

交流耐壓試驗屬于破壞性試驗，用于考核絕緣耐受工頻電壓的能力，必須在絕緣電阻、介質損耗等非破壞性試驗項目合格后方可進行。該試驗具有高風險性，操作時需格外謹慎。

試驗設備選用工頻耐壓試驗裝置，容量不低于5kVA，輸出電壓能力達到50kV以上。試驗前必須將電流互感器的所有二次繞組短接并可靠接地，防止耐壓過程中二次側感應出危險高壓。對于具有末屏引出的結構，末屏應單獨接地。

一次繞組的試驗電壓按出廠值的85%執行。當出廠值不明時，10kV干式電流互感器施加30kV，油浸式施加27kV，持續時間1分鐘。二次繞組及末屏對地施加2kV，同樣持續1分鐘。試驗過程中無擊穿、無閃絡、無明顯電流突增即為合格。

直流電阻測量

直流電阻測量用于檢查繞組是否存在斷股、接頭松動或焊接不良等缺陷，對于多抽頭繞組的互感器尤為必要。

使用變壓器直流電阻測試儀，輸出電流一般選擇1A至10A檔位。分別測量一次繞組及所有二次繞組的直流電阻值，記錄測試時的環境溫度。

標準要求測得的直流電阻與出廠值或歷史值比較應無明顯差別，通常要求變化不超過20%至30%。三相或同型號多臺互感器之間相互比較，差值不應超過平均值的15%。
