串聯諧振裝置是現代高壓試驗領域中一類重要的特種電源設備。它利用電感與電容電路的串聯諧振特性，能夠以相對較小的電源功率在被測試品上產生遠高于電源電壓的試驗電壓。該裝置主要用于對電力電纜、氣體絕緣全封閉組合電器、發電機、變壓器等電容性電力設備進行交流耐壓試驗，是檢驗設備絕緣強度的核心工具之一。

與傳統工頻耐壓試驗設備相比，串聯諧振裝置在體積、重量、電源容量需求以及試驗安全性等方面均具有顯著優勢，因此在高電壓試驗現場得到廣泛應用。

該裝置通過變頻電源調節輸出頻率，使其逐步逼近電路的固有諧振頻率。當回路達到諧振時，電抗器與被試品之間實現能量高效交換，電源只需補充回路中電阻部分的有功損耗，因此對輸入電源的容量要求大幅降低。

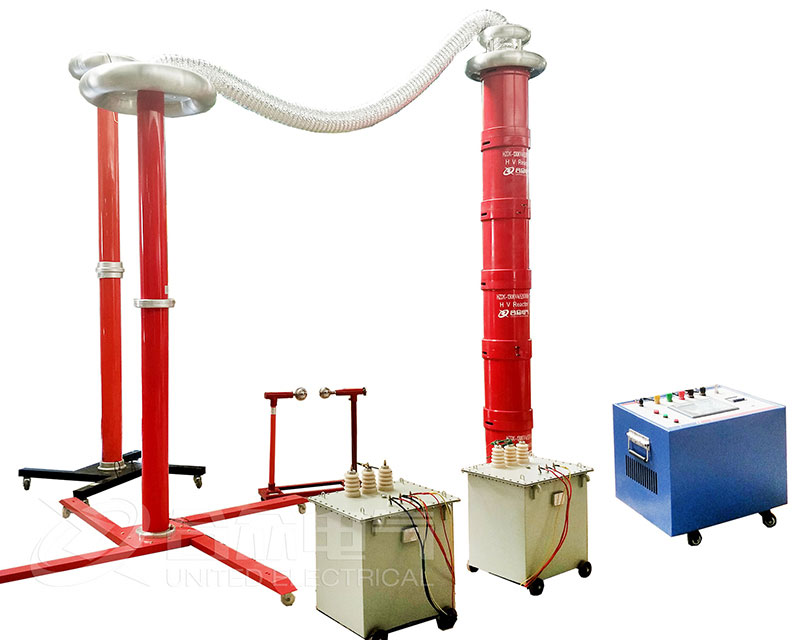

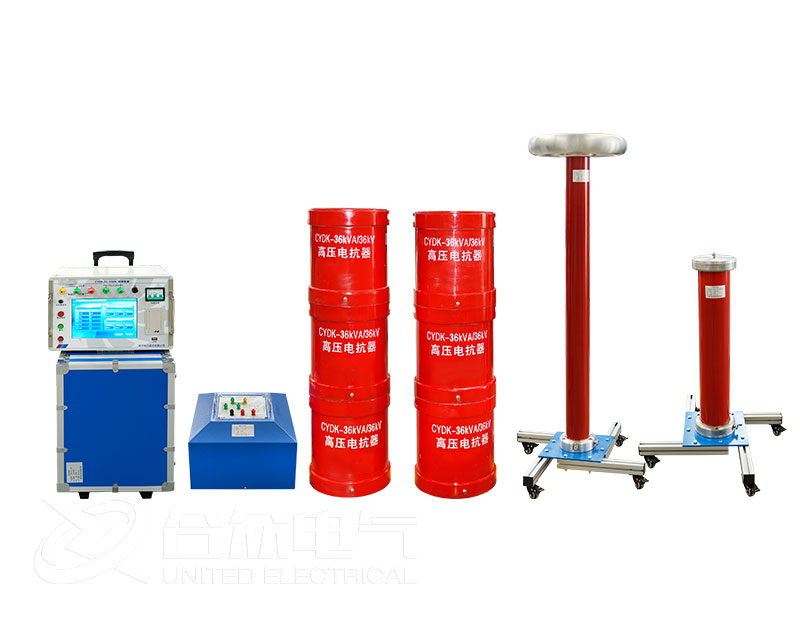

一套完整的串聯諧振裝置通常包含以下四個核心組件：

變頻電源

變頻電源是整個系統的控制核心，負責將工頻電源轉換為頻率和電壓均可調的正弦波電源。其輸出頻率范圍通常為20至300赫茲，可根據被試品的電容參數自動或手動調節，以跟蹤回路的諧振頻率。變頻電源還集成了過流、過壓、過熱等多種保護功能，并具備人機交互界面，方便操作人員設定試驗參數和實時監控試驗狀態。

勵磁變壓器

勵磁變壓器連接在變頻電源與高壓回路之間，主要起兩個作用：其一，將變頻電源輸出的電壓升高至所需水平，為諧振回路提供激勵功率；其二，實現高低壓側的電氣隔離，保障試驗人員及測量設備的安全。勵磁變壓器的容量通常較小，因其僅需提供回路中的有功損耗部分，而非全部的視在功率。

高壓電抗器

高壓電抗器是構成諧振回路的關鍵電感元件，與被試品的電容形成LC串聯諧振結構。在實際應用中，一套裝置通常配備多個相同規格的電抗器單元，可根據不同被試品的電壓和電容需求進行串聯、并聯或串并聯組合使用。電抗器的鐵芯多采用帶氣隙的結構，以線性化電感量并防止磁飽和。

電容分壓器

電容分壓器并聯在被試品兩端，用于精確測量試驗電壓。它由高壓臂電容和低壓臂電容串聯組成，從低壓臂取出的分壓信號可直接送入測量?jī)x表或變頻電源的控制系統，實現電壓閉環調節和過電壓保護。

核心優勢

串聯諧振裝置之所以在高壓耐壓試驗領域占據主導地位，主要得益于以下幾個突出優勢：

體積小、重量輕

由于避免了傳統工頻試驗設備中笨重的調壓器和大型工頻變壓器，串聯諧振裝置利用諧振升壓原理大幅降低了鐵磁元件的用量。整機重量通常僅為傳統設備的五分之一到十分之一，尤其適合現場搬運和戶外作業。

所需電源容量小

在諧振狀態下，輸入電源僅需補充回路的有功損耗，其容量約為被試品視在功率的Q分之一。以品質因數Q=50為例，一臺15千瓦的變頻電源即可完成傳統需要約750千瓦電源容量才能進行的電纜耐壓試驗。這一特性使得在現場使用普通市電電源即可完成大規模高壓試驗成為可能。

輸出波形純正

串聯諧振回路本身是一個良好的濾波電路，能夠有效抑制諧波成分。裝置輸出的試驗電壓波形畸變率通常低于1%，為標準正弦波。這避免了因電壓波形畸變導致的被試品誤擊穿或試驗結果不準確的問題。

試驗過程本質安全

串聯諧振裝置具有先天的安全特性：當被試品發生擊穿放電時，諧振條件瞬間被破壞，回路失諧，電壓隨即自動消失，不會產生傳統設備中常見的破壞性過電流或過電壓。這一特性既保護了被試品，也保障了試驗人員和設備的安全，大幅降低了試驗風險。

適應性強

模塊化的電抗器設計使得一套裝置可以覆蓋多種電壓等級和電容范圍的被試品。通過靈活調整電抗器的串并聯組合以及變頻電源的輸出參數，同一套裝置既可用于短電纜的快速試驗，也可用于長電纜或大型發電機的耐壓測試。

主要應用場景

串聯諧振裝置廣泛應用于電力系統、電氣設備制造及科研檢測領域，典型應用包括：

電力電纜的交流耐壓試驗

長距離高壓交聯聚乙烯電纜具有較大的電容量，使用傳統工頻試驗變壓器需要極大的電源容量和設備體積。串聯諧振裝置憑借其小電源、大輸出的特點，成為電纜耐壓試驗的首選設備，適用于10千伏、35千伏、110千伏乃至更高電壓等級的電纜。

氣體絕緣全封閉組合電器的現場試驗

GIS設備的電容量相對較小，但對試驗電壓波形和安全性要求極高。串聯諧振裝置能夠提供純凈的正弦波電壓，且擊穿后自動失諧的特性尤其適合GIS這類封閉式高壓設備，可有效避免設備內部故障擴大。

大型發電機與電力變壓器的耐壓試驗

發電機和變壓器的繞組對地呈現較大的電容，串聯諧振裝置可在較低功率輸入條件下完成其交流耐壓試驗，同時降低對廠用電源容量的依賴。

其他電容性設備

此外，該裝置還適用于高壓母線、套管、電流互感器、電壓互感器等設備的絕緣耐壓試驗。

串聯諧振裝置選型與配置指導

正確選用串聯諧振裝置需要綜合考慮被試品的參數和試驗要求，通常按照以下步驟進行：

確定最高試驗電壓

根據被試品的額定電壓及相應國家標準或行業規范，確定所需的最高試驗電壓值。這是選擇裝置電壓等級的首要依據。

估算被試品電容量

不同類型設備的電容量差異顯著：電力電纜的電容量較大，通常為每公里0.2至0.4微法；GIS設備的電容量較小，一般在幾百皮法至數納法之間；發電機繞組的電容量介于兩者之間。準確估算電容量有助于合理配置電抗器。

計算所需裝置容量

裝置的額定容量需滿足：S ≥ (2πf C U2) × k，其中f為試驗頻率，C為被試品電容量，U為試驗電壓，k為安全裕度系數，一般取1.2至1.3。同時，應確保試驗頻率不超出裝置允許的范圍，通常在20至300赫茲之間。

選擇合理的電抗器組合方式

模塊化電抗器支持串聯、并聯及混聯三種組合方式。串聯用于提升耐壓等級，并聯用于增大輸出電流容量。建議選擇配置靈活的組合方案，使一套裝置能夠覆蓋多種被試品，以提升性?xún)r(jià)比。
