當前電力現場檢漏設備分為NDIR紅外定量檢漏儀與鹵素定性檢漏儀兩類。手持式SF?氣體檢漏儀屬于經典泵吸式鹵素定性檢測設備，區別于紅外定量設備，其以高靈敏度、極速響應、低運維成本、全天候便攜作業的特點，成為電力基層運維、批量巡檢、漏點快速定位的主力設備，廣泛適配各級變電站、開關設備生產廠家及電力試驗機構的常態化檢漏工作。

設備核心技術原理

該設備搭載智能信號處理算法，可有效過濾現場輕微粉塵、常規空氣雜質干擾，搭配多級靈敏度調節功能，既能排查大泄漏故障，也能捕捉設備微漏隱患。相較于傳統擴散式檢漏設備，泵吸式采樣方式不受環境氣流影響，檢測穩定性更強，可適配設備死角、狹窄腔體等復雜檢測位置。設備開機僅需2秒快速自檢預熱，無需長時間待機準備，極大提升了現場巡檢效率。

核心性能參數與設備優勢

關鍵技術參數

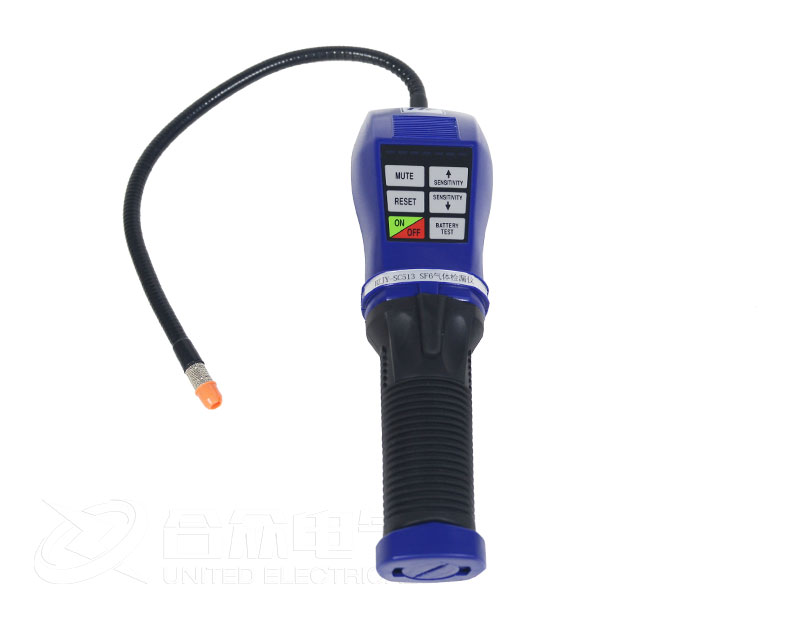

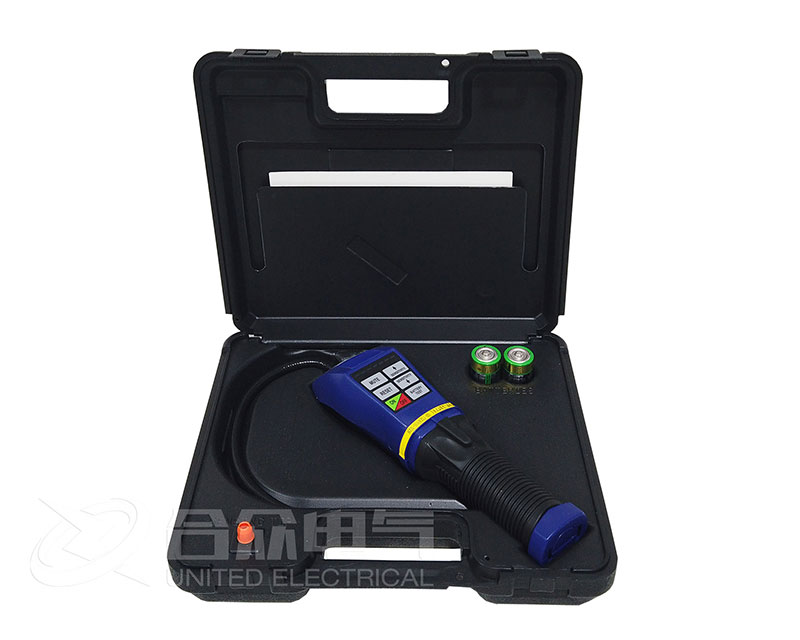

檢漏儀嚴格遵循電力檢測設備行業標準，核心參數適配現場運維需求，具體指標如下：檢測介質為sf6及各類鹵素氣體，檢測范圍1～1000ppm，最小檢出限1ppm，極限檢測靈敏度可達3g/年，認證級靈敏度14g/年；響應時間＜1s，復位時間約1s，檢測反饋極速；配備35.5cm柔性不銹鋼探桿，可靈活彎折適配狹窄檢測空間；采用3V二號堿性電池供電，連續續航可達30小時，滿足全天戶外巡檢需求；整機重量僅560g，機身小巧輕便，支持單手操作；工作環境溫度0℃～52℃，濕度≤85%RH，適配戶外、配電室等復雜工況。

設備核心優勢

一是靈敏度多級可調，搭載7檔靈敏度調節功能，最高可放大64倍，可根據泄漏程度切換檢測檔位，避免高濃度氣體沖擊傳感器，同時精準捕捉微量泄漏。二是泵吸式主動采樣，內置精密微型氣泵，采樣穩定、吸附力均勻，可實現遠距離、死角位置精準檢漏，抗環境氣流干擾能力強。三是低功耗高適配性，采用干電池供電模式，無需提前充電，現場隨開隨用，徹底規避充電式設備戶外斷電隱患。四是智能聲光預警，泄漏濃度越高，聲光報警頻率越快，可直觀區分泄漏量級，快速鎖定漏點位置。五是耐用性強，整機抗振動、抗干擾，適配電力現場復雜作業環境，設備故障率低、運維便捷。

合規應用范圍

結合設備技術特性與行業應用規范，檢漏儀以定性檢漏、漏點定位、隱患排查為核心功能，精準適配多場景作業需求，具體應用范圍如下：

電力運維核心場景

覆蓋各級變電站GIS組合電器、SF?斷路器、電壓/電流互感器、sf6充氣開關柜、環網柜等設備的日常巡視檢漏、定期預防性檢漏、大修后氣密性復檢、補氣后泄漏復查作業，可精準排查設備密封面、焊縫、閥門、充氣接口、瓷套根部等易泄漏部位隱患。同時適用于電力設備生產廠家的產品出廠密封檢測、調試校驗，以及電力試驗研究所的現場檢測、技術比對、實訓教學工作。

拓展行業應用場景

可應用于軌道交通牽引變電站sf6高壓開關設備檢漏、電氣制造行業充氣設備密封性檢測，同時適配化工、實驗室等場景中鹵素氣體容器、管路的泄漏排查，通用性極強。

設備應用邊界界定

該設備為定性檢漏專用設備，核心價值在于快速定位泄漏點位、排查安全隱患，可滿足日常巡檢、隱患排查、設備調試的合規需求。但不適用于高精度年泄漏率核算、工程交接仲裁試驗、環保排放量精準計量等定量檢測場景，此類場景需采用NDIR紅外定量檢漏儀完成作業。

執行標準與行業規程依據

手持式sf6檢漏儀的生產檢驗、現場作業、判定準則均嚴格遵循國家及電力行業現行標準，全程滿足合規運維要求，核心執行規程如下：

1）DL/T 846.6—2018《高電壓測試設備通用技術條件 第6部分：六氟化硫氣體檢漏儀》：為設備生產、性能校驗的核心依據，規范了檢漏儀靈敏度、檢出限、響應時間、抗干擾性等核心技術指標，設備各項參數均滿足該標準通用技術要求。

2）JJF 1363—2012《六氟化硫氣體檢漏儀校準規范》：明確設備計量校準要求，儀器需每年完成計量校準，獲取有效校準證書，保障檢測結果溯源性與準確性，滿足電力試驗合規要求。

3）GB/T 11023—2019《高壓開關設備和控制設備 六氟化硫密封》：為現場泄漏判定核心標準，規范sf6電氣設備氣密性要求，規定單個氣室年泄漏率合格標準，明確定性檢漏無報警異常即為密封合格的現場判定依據。

4）DL/T 603—2017《氣體絕緣金屬封閉開關設備運行及維護規程》：規范GIS設備檢漏周期、泄漏隱患處置流程、補氣閾值及設備運維要求，指導設備常態化檢漏作業。

5）DL/T 596—2017《電力設備預防性試驗規程》：明確sf6電氣設備定期檢漏試驗周期、檢測內容、記錄規范及隱患整改要求，是設備預試檢漏的核心執行規程。
