高壓開關柜作為電力系統中的關鍵設備，其可靠性直接關系到電網的安全穩定運行。出廠試驗是開關柜在制造廠完成總裝后、交付用戶前進行的一系列質量驗證活動，旨在全面檢驗產品的設計符合性、制造工藝質量及元部件的可靠性。嚴格、規范的出廠試驗是確保每臺開關柜“零缺陷”出廠的核心環節。依據國家標準GB/T 11022-2020《高壓交流開關設備和控制設備標準的共用技術要求》及相關產品標準（如GB 3906、DL/T 404），高壓開關柜的出廠試驗主要包括以下核心項目。

一、主回路絕緣試驗

絕緣試驗是出廠試驗中的安全底線項目，用于驗證設備主回路在承受運輸、安裝及正常運行時可能遇到的過電壓應力而不發生擊穿或閃絡的能力。

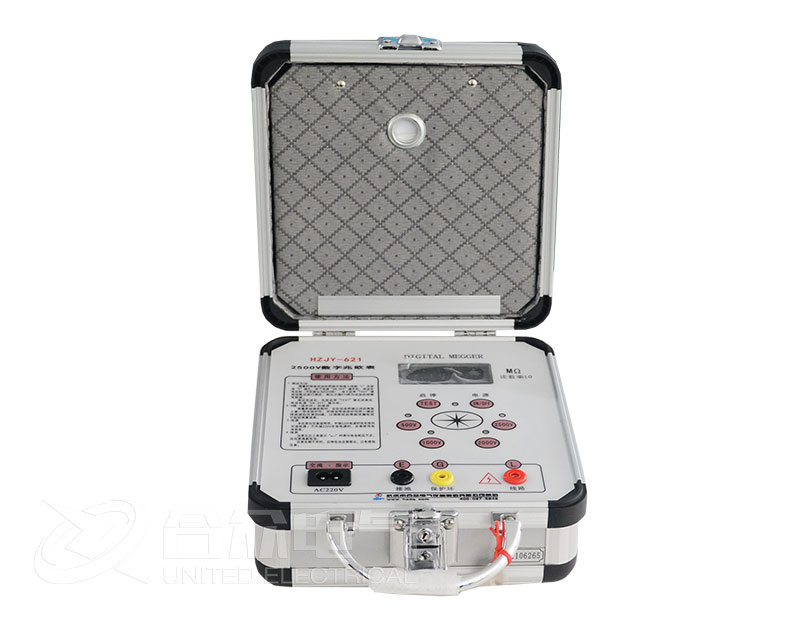

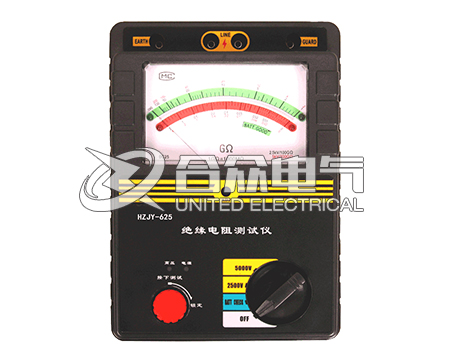

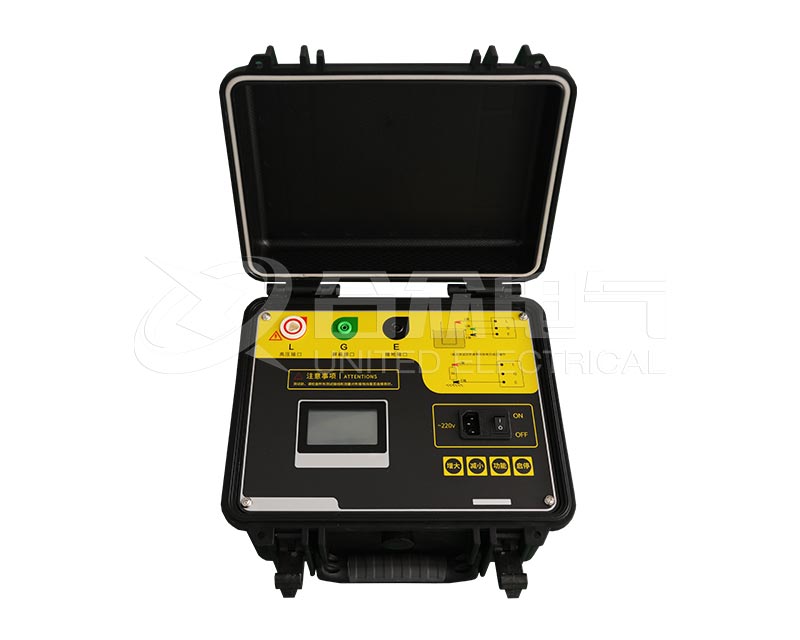

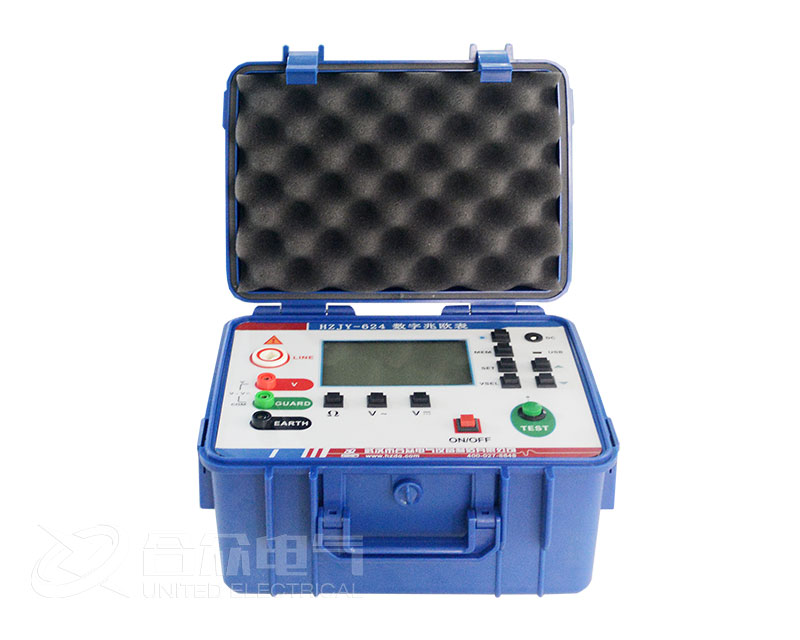

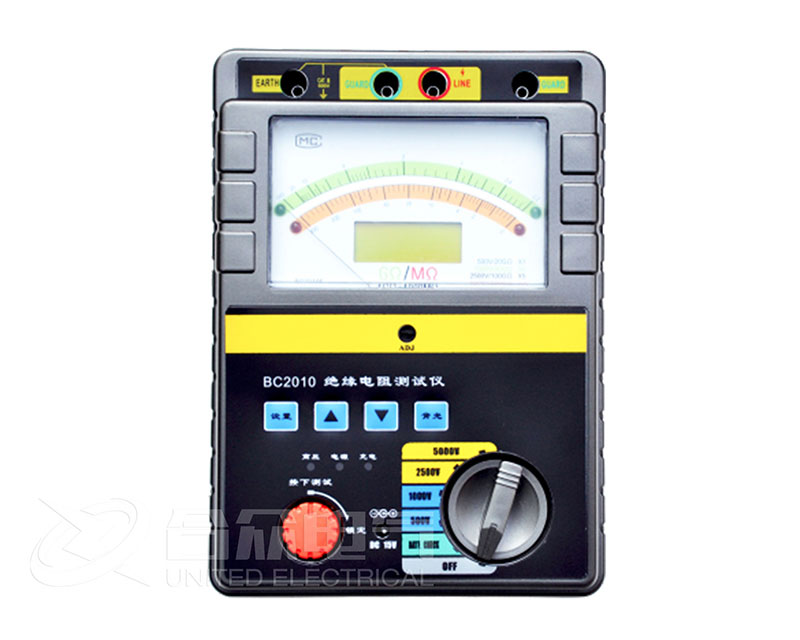

試驗分為絕緣電阻測量和工頻耐壓試驗兩個步驟。絕緣電阻測量通常使用2500V或5000V兆歐表，測量每相主回路對地及相間的絕緣電阻值，合格標準一般要求不低于1000MΩ。工頻耐壓試驗則是在絕緣電阻合格的前提下，對主回路施加規定數值的交流電壓并保持1分鐘。例如，對于額定電壓為12kV的開關柜，相間及對地的工頻耐受電壓有效值為42kV。試驗過程中，若無擊穿、閃絡或異常放電聲，則判定為合格。

二、輔助和控制回路絕緣試驗

該試驗用于檢驗開關柜內所有控制、信號、照明、加熱器等輔助及控制回路（即二次回路）的絕緣性能。相比主回路，輔助回路的電壓等級較低（通常為交流220V或直流110V/220V），因此試驗電壓也相應降低。一般使用1000V或500V兆歐表測量各回路對地及相互之間的絕緣電阻，通常要求不低于1-2MΩ。隨后，進行短時工頻耐壓試驗，施加電壓通常為2kV或按標準規定值，持續1分鐘，不應出現擊穿或閃絡現象。

三、主回路電阻測量

主回路電阻的測量用于評估開關柜主導電回路（包括斷路器觸頭、隔離開關觸頭、固定連接排、端子等）的接觸質量。接觸不良會導致電阻異常增大，進而引發局部過熱，嚴重時可燒毀設備。

該試驗采用直流壓降法進行，通常施加不低于100A的直流電流，測量各相主回路兩端的電壓降，根據歐姆定律計算出回路電阻值。國家標準及產品技術規范明確要求，測量值不應超過制造商規定的最大允許值（通常為設計值的1.2倍）。為了獲得穩定可比的結果，測試電流應穩定保持一段時間，并在環境溫度下進行修正。

四、機械操作和機械特性試驗

此項目是驗證開關柜機械結構及操動機構可靠性的核心，也是數量最多、耗時最長的出廠試驗，主要包括以下內容：

1. 機械特性測試：對斷路器進行分合閘操作，精確測量其分閘時間、合閘時間、分閘速度、合閘速度以及三相不同期性等參數。這些參數必須滿足斷路器技術規格書的要求，以保證其在故障發生時能準確動作。

2. “五防”聯鎖功能驗證：逐一測試并確認開關柜具備以下五項防誤功能：防止誤分、誤合斷路器；防止帶負荷分、合隔離開關（或推拉手車）；防止帶電合（掛）接地開關（或接地線）；防止帶接地開關（或接地線）合斷路器；防止誤入帶電間隔。這是保障人身和設備安全的關鍵。

3. 空載操作試驗：在額定操作電壓的上下極限范圍內（例如85%~110%），對斷路器、隔離開關、接地開關等進行連續空載分合操作，通常要求達到2000次以上。整個操作過程中，機構應動作靈活、無卡滯、無異常聲響，輔助開關轉換信號正確。

五、外觀與尺寸檢查

該試驗雖看似簡單，卻是檢驗產品制造工藝和裝配質量最直觀的手段。檢查內容包括：

• 核對銘牌上的額定電壓、額定電流、額定短路開斷電流等參數是否與訂貨合同和技術圖紙一致。

• 檢查柜體表面涂層（噴塑或噴漆）是否均勻、完整、無劃傷、無氣泡。

• 檢查所有緊固件（螺栓、螺母）是否按規定力矩?cái)Q緊，并有防松標記。

• 測量柜內導電體的電氣間隙和爬電距離，必須符合對應電壓等級標準的最小限值。

• 核對柜體外形尺寸、安裝開孔尺寸是否與設計圖紙一致，確保現場安裝時能夠順利拼柜。

六、局部放電測量（視標準或合同要求）

對于額定電壓12kV及以上的中高壓開關柜，尤其是采用固體絕緣或氣體絕緣的柜型，用戶或標準可能要求進行局部放電測量。局部放電是絕緣內部存在微小缺陷（如氣泡、裂紋、金屬顆粒）時產生的微弱電脈沖，長期存在會逐步劣化絕緣材料，最終導致絕緣擊穿。

試驗通常在工頻耐壓之后進行，在施加1.1倍額定相電壓下，利用專業的局放檢測儀（如脈沖電流法、超聲波法或地電波法）測量開關柜內部各絕緣件的局部放電量。國家標準通常規定，在背景噪聲滿足要求的條件下，測得的最大視在放電電荷量不應超過50pC（皮庫侖）。
