10kV電力電纜作為配電網的關鍵組成部分，其絕緣性能直接關系到供電可靠性。交流耐壓試驗是檢驗電纜主絕緣強度的最有效手段，能夠真實反映電纜在實際運行電壓下的絕緣狀態。隨著交聯聚乙烯電纜的普及，傳統直流耐壓試驗因可能積聚空間電荷而損傷絕緣的缺陷日益凸顯，變頻串聯諧振耐壓試驗已成為10kV電纜現場試驗的主流方法。

試驗項目與技術參數

10kV電纜交流耐壓試驗主要依據電纜額定電壓等級和試驗性質確定試驗參數。

對于8.7/10kV電纜，交接試驗電壓為30.5kV，持續時間為5分鐘，試驗過程中不應發生擊穿或閃絡現象。對于6/10kV電纜，交接試驗電壓為21kV，同樣持續5分鐘。在實際現場工作中，也常采用25kV、持續1分鐘的簡化方案作為快速初步檢驗，但正式交接驗收應以30.5kV或21kV的標準值為準。

試驗頻率通常控制在30Hz至300Hz范圍內，這是變頻串聯諧振裝置的自然工作頻段。與工頻50Hz試驗相比，該頻段的試驗結果具有良好的等效性，同時大幅降低了試驗電源的容量需求。

核心試驗設備

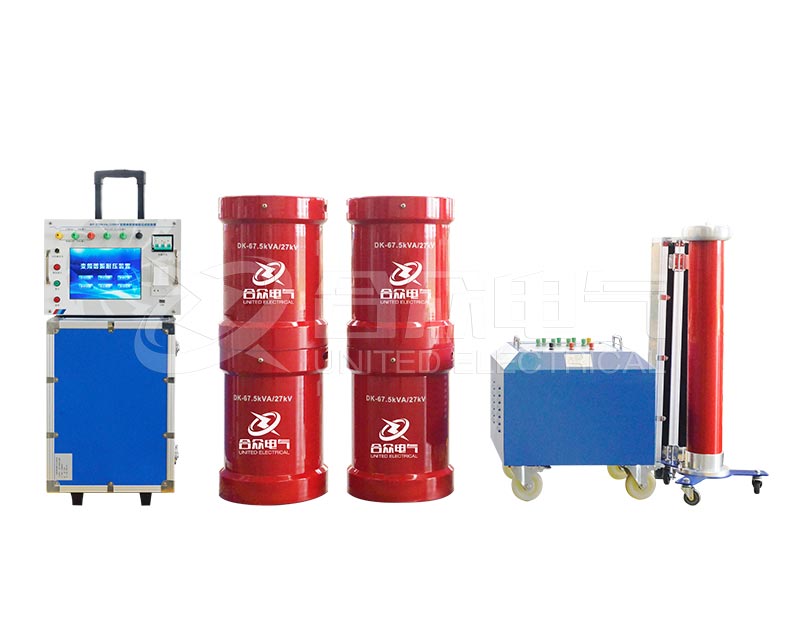

10kV電纜交流耐壓試驗采用變頻串聯諧振裝置，該裝置由四個核心部件組成。

變頻電源是整個系統的控制核心，它將220V或380V工頻電源轉換為頻率連續可調的交流電，輸出頻率范圍通常為30至300Hz。變頻電源內部集成調壓、調頻、保護及控制邏輯，可實時跟蹤諧振點并維持穩定的試驗電壓。

勵磁變壓器連接于變頻電源與諧振電抗器之間，起升壓和電氣隔離的雙重作用。其變比根據電纜電壓等級選擇，對于10kV電纜通常置于1.5kV至3kV檔位。

諧振電抗器是產生高壓的核心元件，它與電纜的對地電容構成串聯諧振回路。當變頻電源輸出的頻率恰好等于該LC回路的固有頻率時，電抗器兩端將產生數倍于勵磁變壓器輸出電壓的高壓。針對不同長度的電纜，可通過多個電抗器的串聯或并聯組合來匹配回路參數：串聯方式用于提高輸出電壓能力，并聯方式用于增大輸出電流能力。

電容分壓器并聯于電纜兩端，用于精確測量施加的試驗電壓，同時為變頻電源提供自動調諧和過壓保護所需的電壓反饋信號。

以一臺典型配置為例，對于長度約2公里、截面積300平方毫米的10kV電纜，通常將四個諧振電抗器全部并聯以增大輸出電流，勵磁變壓器置于1.5kV檔位，即可滿足30.5kV/5分鐘的試驗要求。

試驗主要標準規程

10kV電纜交流耐壓試驗涉及產品制造、試驗方法、現場驗收及運行維護等多個層面的標準。

在產品標準層面，GB/T 12706.2規定了額定電壓6kV至30kV擠包絕緣電力電纜的技術要求，是電纜選型和制造驗收的基礎依據。GB/T 3048.7則規定了電線電纜的交流耐壓試驗方法。

在現場安裝驗收層面，GB 50150是電氣裝置安裝工程電氣設備交接試驗的核心標準，其中對10kV電纜的交流耐壓試驗電壓、持續時間及合格判據作出了明確規定，是現場試驗的直接依據。

在預防性試驗層面，DL/T 596適用于運行中電纜的定期維護試驗，其試驗電壓和持續時間較交接試驗有所降低，體現了對運行設備適度檢驗的原則。

在國際標準層面，IEC 60502系列標準被廣泛引用，而IEEE 400則為現場耐壓試驗提供了包括超低頻法在內的多種技術路徑的技術指導。

值得注意的是，0.1Hz超低頻耐壓試驗作為一項輕便、有效的替代方案，已逐步納入相關標準體系，尤其適用于長距離電纜或變頻諧振裝置運輸不便的場合。
